第一章 RTC 实时时钟

1.1 RTC基础概述

1.1.1 RTC 实时时钟

1、RTC的基本概念

RTC（Real-Time Clock，实时时钟）是一种能够 独立计时 的模块，即使在主处理器关机或休眠时，也能持续记录时间。

它通常以 秒、分钟、小时、日、月、年 等标准格式进行计时，可提供精准的当前时间信息。

RTC模块为各类电子系统提供了 准确、连续、不间断的计时服务，是实现低功耗系统定时、事件触发、时间管理的重要基础单元。

2、RTC的主要作用

• 系统时钟来源：为操作系统或应用程序提供标准时间。
• 定时唤醒功能：可以在特定时间点触发唤醒或中断操作（如定时开机）。
• 低功耗计时：即使主MCU休眠，RTC依然低功耗运行，保证时间不中断。
• 报警提醒功能：通过设置闹钟事件，实现定时任务提醒。
• 时间戳记录：在特定事件发生时，记录准确的发生时间（如黑匣子功能）。

3、RTC常见应用场景

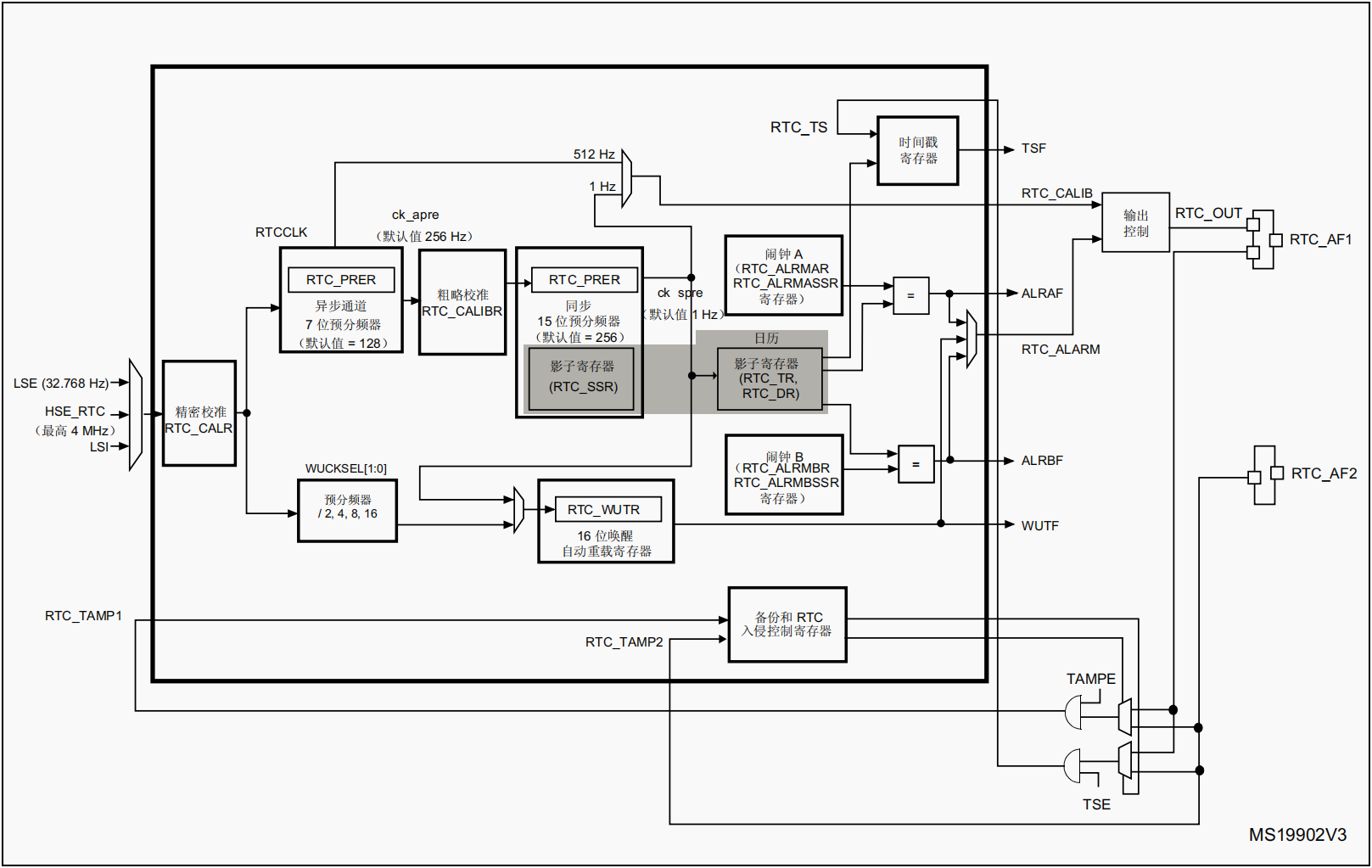

1.1.2 RTC工作框图

1、整体认识

STM32F407的RTC模块，是一个独立运行的实时时钟单元，支持从多种低速时钟源（如LSE、LSI、HSE/128）获取时基信号，经过内部分频处理后，最终实现1Hz的秒脉冲信号，用来进行时间计数。

RTC内部主要包含预分频器、计数器、时间/日期寄存器、闹钟子模块等。

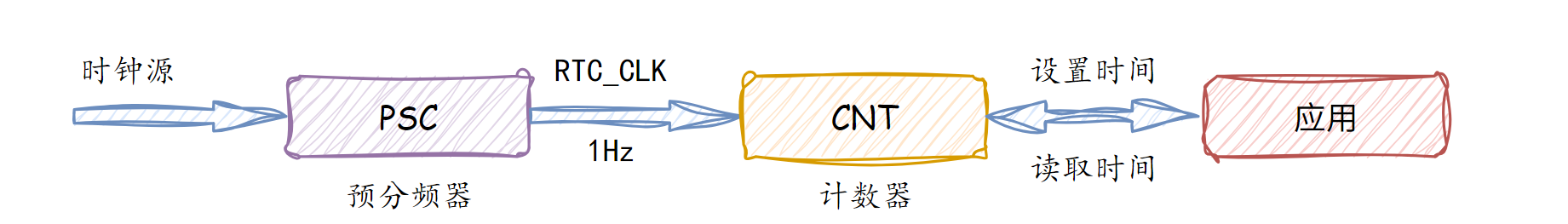

2、RTC工作流程概览

整个RTC模块可以分为以下几个主要部分（对应框图）：

1. 时钟源选择

• 支持LSE（32.768kHz）、LSI（约32kHz）或HSE除128频率。
• 通过选择不同来源，为RTC模块提供输入时钟。

2. 预分频器（RTC_PRER）

• 异步预分频器（PREDIV_A）：
  • 先把高频时钟（比如32.768kHz）降低到较低频率（比如256Hz）。
• 同步预分频器（PREDIV_S）：
  • 继续细分，最终得到1Hz（即1秒一次的节拍）。

通俗理解：
"两级分频器，就像两个齿轮，配合把快频率慢下来，变成1秒1次。"

3. 时间计数器和寄存器

• 核心是计数器（CNT），每秒累加一次。
• 时间信息（小时、分钟、秒钟）存储在时间寄存器（TR）。
• 日期信息（年、月、日、星期）存储在日期寄存器（DR）。
• 有影子寄存器保证读取操作时的一致性。

4. 闹钟模块

• 支持设置两个独立的闹钟：闹钟A（ALRM_A）、闹钟B（ALRM_B）。
• 到达设定时间时，自动生成闹钟中断。

5. 唤醒定时器

• 内部提供一个16位的自动唤醒定时器（WUTR）。
• 支持周期性唤醒MCU，例如每2秒、4秒、8秒唤醒一次。

6. 备用寄存器

• RTC模块提供20个32位的备份寄存器。
• 用来在掉电后保持少量关键数据（配合电池VBAT供电）。

3、RTC最小工作流程

可简单归纳为：

• RTC内部通过多级分频器精确生成标准的1秒节拍；
• 配合时间寄存器，可以精准维护年月日时分秒；
• 支持低功耗模式运行，适合电池供电长时间保持时间；
• 支持闹钟中断和周期性唤醒功能，扩展性强。

1.1.3 RTC模块的基本功能

1、标准时间计时功能

RTC模块能够连续、准确地记录标准时间，支持计时单位包括：

• 秒（Seconds）
• 分（Minutes）
• 小时（Hours）
• 星期（Weekday）
• 日期（Date）
• 月份（Month）
• 年份（Year）

👉 即使在主芯片掉电、休眠时，只要RTC区域有独立电源（VBAT脚供电），
计时功能也可以持续不中断。

2、时间和日期管理

• 时间设置：可以通过编程方式设定当前时间（小时、分钟、秒）。
• 日期设置：可以设定年、月、日、星期。
• 时间读取：软件可以随时读取当前的实时时间与日期。
• 时间校准：支持细粒度时间校准（比如微调到更准确的时钟频率）。

3、闹钟功能（Alarm）

RTC内部集成了两个独立闹钟单元：

• 闹钟A（ALARM A）
• 闹钟B（ALARM B）

可以设置在指定的时间点触发中断，用于：

• 唤醒MCU
• 定时执行任务
• 产生提醒或报警信号

（例如每天8:00自动唤醒系统，或者每小时整点提醒。）

4、周期性唤醒功能（Wakeup Timer）

• RTC提供一个16位唤醒定时器（WUTR）。
• 可以设置周期性定时，比如每2秒、4秒、8秒自动产生一次中断。
• 适合低功耗应用，比如MCU进入睡眠后，周期性被RTC唤醒，进行短时任务处理。

5、时间戳功能（TimeStamp）

• 当外部触发信号（比如按下按钮）到来时，RTC模块可以记录触发时刻的时间信息。
• 保存触发时的日期、时间，供后续查询。

👉 例如在黑匣子、报警器系统中，记录异常事件的发生时间。

6、备用寄存器功能（Backup Register）

• STM32 RTC模块提供20个32位的备用寄存器。
• 即使主电源断电，只要VBAT供电，数据依然保存。
• 通常用于保存：
  • 上次关机时间
  • 用户设置参数
  • 系统运行状态标志

7、低功耗支持

• RTC模块能够在停机模式（Standby） 或 低功耗运行模式（VBAT模式） 下独立工作。
• 超低功耗，维持长时间计时，极大延长电池寿命。

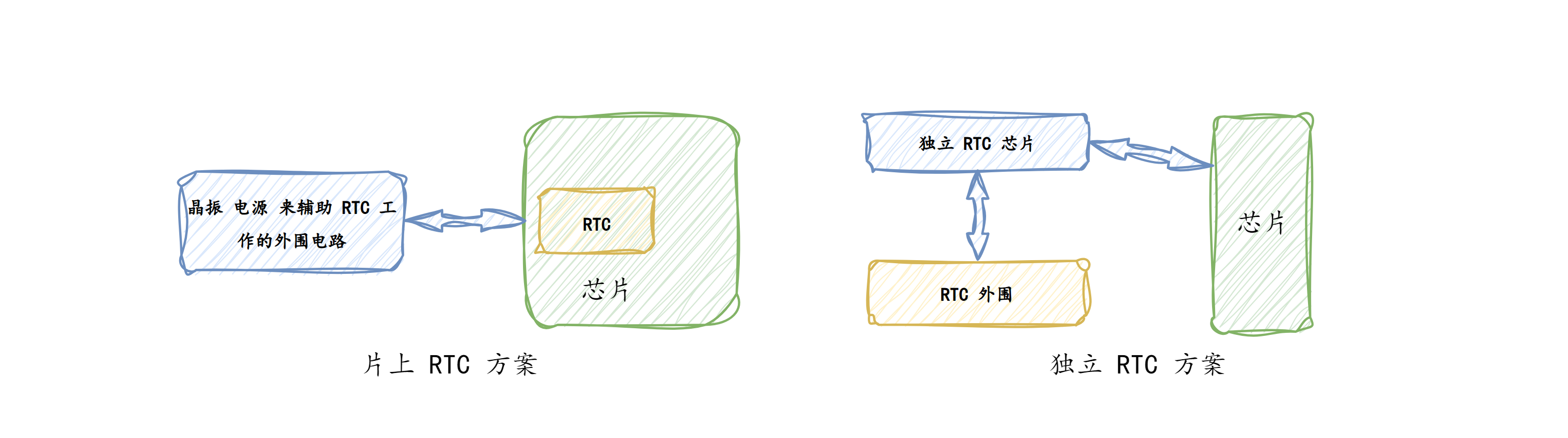

1.1.4 常见RTC方案

在嵌入式系统设计中，根据对实时时钟（RTC）的要求不同，
通常有两种主流实现方案：

1、芯片内置RTC方案（片上RTC）

1. 结构特点

• RTC模块直接集成在主芯片内部（如 STM32F407 内置RTC）。
• 通过芯片内部电源管理系统供电（支持独立 VBAT 引脚）。

2. 优点

• 硬件简单：无需外加独立RTC芯片，减少外围元件数量。
• 功耗低：在低功耗模式下，RTC模块仍能独立运行。
• 数据访问快：通过内部总线，快速读写时间信息。
• 成本低：节省外部器件成本，减少PCB面积。

3. 缺点

• 精度受限：依赖主板的LSE振荡器质量，抗干扰能力相对较差。
• 功能相对固定：难以扩展更复杂的时间管理功能。

4. 典型应用

• 中高端MCU应用（如STM32系列、NXP系列）
• 低功耗物联网设备
• 智能穿戴设备

2、独立RTC芯片方案（外置RTC）

1. 结构特点

• 选用外部专用RTC芯片（如DS1307、PCF8563等）。
• 独立晶振、独立电源，专门负责时间管理。
• 通过I2C、SPI等总线与主芯片通讯。

2. 优点

• 高精度：专用RTC芯片带温度补偿，走时精度更高。
• 抗干扰能力强：独立电源、独立晶振，稳定性好。
• 功能丰富：部分RTC芯片内置存储器、温度检测、日历功能。

3. 缺点

• 硬件复杂：增加了芯片、晶振、供电等外围电路。
• 占用资源：需要占用I2C/SPI总线资源。
• 成本增加：外加芯片和外围电路提高整体成本。

4. 典型应用

• 高精度要求场合（如工业自动化、医疗设备）
• 长时间记录型设备（如数据记录仪、黑匣子）
• 高可靠性需求的系统（如服务器、卫星通信设备）

3、小结对比

1.2 RTC标准库讲解

1.2.1 RTC相关库函数

1、RTC时钟初始化相关

// 启动LSE（32.768kHz外部晶振）
RCC_LSEConfig(RCC_LSE_ON);

// 选择LSE作为RTC时钟源
RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);

// 使能RTC时钟模块
RCC_RTCCLKCmd(ENABLE);

// 等待RTC寄存器与APB总线同步
RTC_WaitForSynchro();

• RCC_LSEConfig()：打开或关闭LSE振荡器。

• RCC_RTCCLKConfig()：配置RTC的时钟源。

• RCC_RTCCLKCmd()：使能RTC模块。

• RTC_WaitForSynchro()：等待同步完成，确保配置生效。

2、RTC基本初始化配置

// 初始化RTC的分频系数和小时制
RTC_InitTypeDef RTC_InitStruct;
RTC_InitStruct.RTC_AsynchPrediv = 127;  // 异步预分频器
RTC_InitStruct.RTC_SynchPrediv  = 255;  // 同步预分频器
RTC_InitStruct.RTC_HourFormat   = RTC_HourFormat_24; // 24小时制
RTC_Init(&RTC_InitStruct);

• RTC_Init()：配置RTC模块基本运行参数（分频、小时制）。

3、RTC时间和日期设置与读取

// 设置时间
RTC_TimeTypeDef RTC_TimeStruct;
RTC_TimeStruct.RTC_Hours   = 12;
RTC_TimeStruct.RTC_Minutes = 0;
RTC_TimeStruct.RTC_Seconds = 0;
RTC_SetTime(RTC_Format_BIN, &RTC_TimeStruct);

// 读取时间
RTC_TimeTypeDef RTC_ReadTimeStruct;
RTC_GetTime(RTC_Format_BIN, &RTC_ReadTimeStruct);

// 设置日期
RTC_DateTypeDef RTC_DateStruct;
RTC_DateStruct.RTC_Year    = 25;   // 表示2025年
RTC_DateStruct.RTC_Month   = 4;
RTC_DateStruct.RTC_Date    = 26;
RTC_DateStruct.RTC_WeekDay = RTC_Weekday_Saturday;
RTC_SetDate(RTC_Format_BIN, &RTC_DateStruct);

// 读取日期
RTC_DateTypeDef RTC_ReadDateStruct;
RTC_GetDate(RTC_Format_BIN, &RTC_ReadDateStruct);

• RTC_SetTime()：设置当前时间（小时、分钟、秒）。

• RTC_GetTime()：读取当前时间。

• RTC_SetDate()：设置当前日期（年、月、日、星期）。

• RTC_GetDate()：读取当前日期。

4、RTC闹钟设置相关

// 初始化闹钟结构体（默认清零）
RTC_AlarmTypeDef RTC_AlarmStruct;
RTC_AlarmStructInit(&RTC_AlarmStruct);

// 设置闹钟时间
RTC_AlarmStruct.RTC_AlarmTime.RTC_Hours   = 12;
RTC_AlarmStruct.RTC_AlarmTime.RTC_Minutes = 1;
RTC_AlarmStruct.RTC_AlarmTime.RTC_Seconds = 0;
RTC_SetAlarm(RTC_Format_BIN, RTC_Alarm_A, &RTC_AlarmStruct);

// 使能闹钟A
RTC_AlarmCmd(RTC_Alarm_A, ENABLE);

• RTC_AlarmStructInit()：初始化闹钟结构体为默认值。

• RTC_SetAlarm()：设置闹钟触发时间。

• RTC_AlarmCmd()：使能闹钟功能。

5、RTC中断配置与管理

// 配置闹钟中断
RTC_ITConfig(RTC_IT_ALRA, ENABLE);

// 在中断服务函数中清除闹钟中断标志
RTC_ClearITPendingBit(RTC_IT_ALRA);

• RTC_ITConfig()：允许RTC闹钟产生中断。

• RTC_ClearITPendingBit()：清除RTC的中断标志位，避免重复进入中断。

1.2.2 RTC结构体说明

1、RTC初始化结构体：RTC_InitTypeDef

typedef struct
{
    uint32_t RTC_HourFormat;    // 小时制选择（12小时制 / 24小时制）
    uint32_t RTC_AsynchPrediv;  // 异步预分频值（一般配合LSE配置为127）
    uint32_t RTC_SynchPrediv;   // 同步预分频值（一般配合LSE配置为255）
} RTC_InitTypeDef;

• RTC_HourFormat ：设定时间计数方式，常用24小时制。

• RTC_AsynchPrediv ：异步分频器值，降低APB总线负担。

• RTC_SynchPrediv ：同步分频器值，最终形成1Hz秒脉冲。

✅ 【应用场景】初始化RTC时，需要配置此结构体，然后调用 RTC_Init() 函数。

2、RTC时间结构体：RTC_TimeTypeDef

typedef struct
{
    uint8_t RTC_Hours;    // 小时（0~23）
    uint8_t RTC_Minutes;  // 分钟（0~59）
    uint8_t RTC_Seconds;  // 秒钟（0~59）
} RTC_TimeTypeDef;

• RTC_Hours ：当前小时。

• RTC_Minutes ：当前分钟。

• RTC_Seconds ：当前秒数。

✅ 【应用场景】用来设置或者读取当前的时间值，配合 RTC_SetTime() 和 RTC_GetTime() 使用。

3、RTC日期结构体：RTC_DateTypeDef

typedef struct
{
    uint8_t RTC_WeekDay;  // 星期几（1~7，对应周一~周日）
    uint8_t RTC_Month;    // 月份（1~12）
    uint8_t RTC_Date;     // 日期（1~31）
    uint8_t RTC_Year;     // 年份（00~99）
} RTC_DateTypeDef;

• RTC_WeekDay ：星期几（注意1代表星期一）。

• RTC_Month ：当前月份。

• RTC_Date ：当前日子。

• RTC_Year ：年份后两位，比如25代表2025年。

✅ 【应用场景】用来设置或读取当前日期，配合 RTC_SetDate() 和 RTC_GetDate() 使用。

4、RTC闹钟结构体：RTC_AlarmTypeDef

typedef struct
{
    RTC_TimeTypeDef RTC_AlarmTime;       // 闹钟触发时间（小时/分钟/秒）
    uint32_t RTC_AlarmMask;               // 屏蔽哪些字段进行比较（可选择忽略日期、小时、分钟、秒）
    uint32_t RTC_AlarmDateWeekDaySel;     // 选择日期或星期作为比较标准
    uint8_t  RTC_AlarmDateWeekDay;        // 闹钟匹配的日期值或者星期值
} RTC_AlarmTypeDef;

• RTC_AlarmTime ：设定闹钟触发的具体时间。

• RTC_AlarmMask ：选择忽略哪些位进行闹钟匹配（如只按小时、分钟比较）。

• RTC_AlarmDateWeekDaySel ：选择按日期匹配还是星期匹配。

• RTC_AlarmDateWeekDay ：设定触发闹钟的日期或星期值。

✅ 【应用场景】用来配置闹钟功能，配合 RTC_SetAlarm() 和 RTC_AlarmCmd() 使用。

1.2.3 RTC常用标志位

1、同步与配置相关标志位

// RTC寄存器同步标志位
RTC_FLAG_RSF

// RTC闹钟A写保护标志位
RTC_FLAG_ALRAWF

// RTC闹钟B写保护标志位
RTC_FLAG_ALRBWF

• RTC_FLAG_RSF ：寄存器同步完成标志。
  必须等待RSF为1，才能保证RTC配置正确同步。

• RTC_FLAG_ALRAWF ：闹钟A寄存器写保护解除标志。
  在配置闹钟A之前，需要确认此标志为1。

• RTC_FLAG_ALRBWF ：闹钟B寄存器写保护解除标志。

✅ 【应用场景】
RTC初始化、闹钟设置时，经常需要等待这些标志变为1，表示可以正常操作。

2、中断事件相关标志位

// RTC闹钟A事件标志
RTC_FLAG_ALRAF

// RTC唤醒事件标志
RTC_FLAG_WUTF

// RTC时间戳事件标志
RTC_FLAG_TSF

• RTC_FLAG_ALRAF ：闹钟A中断触发标志。
  当闹钟A时间到达时，该标志被置位，需要在中断服务函数中清除。

• RTC_FLAG_WUTF ：周期性唤醒定时器中断触发标志。
  每当设置的唤醒时间到达时，该标志被置位。

• RTC_FLAG_TSF ：时间戳触发标志。
  记录了外部事件发生时刻（本课程暂不重点使用）。

✅ 【应用场景】
中断处理函数中，通过检查这些标志来判断中断来源。

3、标志位操作函数

// 检查指定RTC标志位是否置位
FlagStatus RTC_GetFlagStatus(uint32_t RTC_FLAG);

// 清除指定RTC中断挂起位
void RTC_ClearFlag(uint32_t RTC_FLAG);

• RTC_GetFlagStatus(RTC_FLAG) ：检测某个标志是否被置位。

• RTC_ClearFlag(RTC_FLAG) ：清除对应的中断或事件标志位。

✅ 【应用场景】
读取RTC状态、确认操作完成、中断处理后清除对应标志。

1.3 RTC核心寄存器讲解

1、RTC时间和日期相关寄存器

// 时间寄存器
RTC_TR

// 日期寄存器
RTC_DR

• RTC_TR（Time Register）：存储当前时间（时、分、秒）。
  软件可以通过 RTC_GetTime()、RTC_SetTime() 来访问。

• RTC_DR（Date Register）：存储当前日期（年、月、日、星期）。
  软件可以通过 RTC_GetDate()、RTC_SetDate() 来访问。

✅ 【应用场景】
平时读取或设置当前时间和日期，都是基于这两个寄存器操作。

2、RTC闹钟相关寄存器

// 闹钟A寄存器
RTC_ALRMAR

// 闹钟B寄存器
RTC_ALRMBR

• RTC_ALRMAR（Alarm A Register）：设定闹钟A的触发时间。

• RTC_ALRMBR（Alarm B Register）：设定闹钟B的触发时间。

✅ 【应用场景】
在闹钟实验中，通过设置这些寄存器，实现定时中断功能。

3、RTC预分频器寄存器

// 预分频器寄存器
RTC_PRER

• RTC_PRER（Prescaler Register）：控制RTC内部的异步和同步预分频系数。
  通过设置异步分频（PREDIV_A）和同步分频（PREDIV_S），将时钟源分频为1Hz秒脉冲。

✅ 【应用场景】
RTC初始化时，需要正确设置此寄存器，确保计时准确。

4、RTC控制与状态寄存器

// 控制寄存器
RTC_CR

// 初始化与同步状态寄存器
RTC_ISR

• RTC_CR（Control Register）：
  控制RTC功能启用，比如闹钟使能、唤醒功能使能、中断配置等。

• RTC_ISR（Initialization and Status Register）：
  包含RTC初始化标志、同步状态标志、中断标志等。

✅ 【应用场景】

• 初始化阶段检测或修改状态位；

• 启用闹钟、唤醒中断；

• 检查中断来源。

5、RTC写保护控制寄存器

// 写保护寄存器
RTC_WPR

• RTC_WPR（Write Protection Register）：
  RTC寄存器默认处于写保护状态。
  修改RTC配置前，必须先解锁写保护（写0xCA、0x53序列），
  修改完成后，再重新上锁。

✅ 【应用场景】
每次配置RTC参数（如设置时间、日期、闹钟）前，必须先取消写保护。

1.4 RTC实验：时间设置与读取

1.4.1 实验目的

• 熟悉RTC模块的初始化流程。
• 学会设置RTC的当前时间。
• 能够正确读取并通过串口打印当前时间。
• 理解备份寄存器的作用和RTC掉电保持功能。

1.4.2 配置流程

1. 开启PWR模块时钟，允许访问备份域。
2. 启动外部低速晶振（LSE），并等待其稳定。
3. 选择LSE作为RTC模块的时钟源。
4. 使能RTC模块。
5. 等待RTC寄存器同步完成。
6. 检查备份寄存器：
   • 如果未初始化，配置RTC参数（24小时制、异步预分频、同步预分频）。
   • 设置默认初始时间（如22:19:10）。
   • 写入初始化标志位到备份寄存器。
7. 设置当前时间或读取当前时间，使用串口打印输出。

1.4.3 实例代码

1、RTC初始化

/**
 * @brief RTC初始化函数
 *
 * 功能概述：
 * - 启动PWR模块时钟
 * - 允许访问备份域
 * - 启动并等待LSE外部晶振
 * - 配置RTC参数
 * - 防止重复初始化（通过备份寄存器判断）
 */
void RTC_Time_Init(void)
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
    PWR_BackupAccessCmd(ENABLE);

    RCC_LSEConfig(RCC_LSE_ON);
    while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET);

    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
    RCC_RTCCLKCmd(ENABLE);

    RTC_WaitForSynchro();

    if (RTC_ReadBackupRegister(RTC_BKP_DR0) != RTC_BACKUP_FLAG)
    {
        RTC_InitTypeDef RTC_InitStruct;
        RTC_InitStruct.RTC_AsynchPrediv = 127;
        RTC_InitStruct.RTC_SynchPrediv  = 255;
        RTC_InitStruct.RTC_HourFormat   = RTC_HourFormat_24;
        RTC_Init(&RTC_InitStruct);

        RTC_Set_Time(INIT_HOUR, INIT_MINUTE, INIT_SECOND);

        RTC_WriteBackupRegister(RTC_BKP_DR0, RTC_BACKUP_FLAG);
    }
}

2、设置RTC当前时间

/**
 * @brief 设置RTC当前时间
 * @param hour 小时
 * @param min 分钟
 * @param sec 秒
 */
void RTC_Set_Time(uint8_t hour, uint8_t min, uint8_t sec)
{
    RTC_TimeStruct.RTC_Hours   = hour;
    RTC_TimeStruct.RTC_Minutes = min;
    RTC_TimeStruct.RTC_Seconds = sec;
    RTC_SetTime(RTC_Format_BIN, &RTC_TimeStruct);
}

3、读取并打印当前时间

/**
 * @brief 读取RTC时间并通过串口打印
 */
void RTC_Read_Time(void)
{
    RTC_GetTime(RTC_Format_BIN, &RTC_TimeStruct);

    printf("当前时间：%02d:%02d:%02d\r\n",
           RTC_TimeStruct.RTC_Hours,
           RTC_TimeStruct.RTC_Minutes,
           RTC_TimeStruct.RTC_Seconds);
}

1.5 RTC实验：闹钟中断实验

1.5.1 实验目的

• 掌握RTC闹钟功能的使用方法。
• 能够设置指定时间触发闹钟中断。
• 熟悉EXTI中断线路与RTC闹钟事件的关联配置。
• 理解闹钟中断服务函数的基本编写方式。

1.5.2 配置流程

1. 调用时间初始化函数，确保RTC正常运行。
2. 配置RTC闹钟：
   • 读取当前时间。
   • 设定闹钟时间（当前秒数+5秒，或者指定具体时间）。
   • 配置闹钟掩码（通常不比较日期，只比较时间）。
   • 开启闹钟A功能。
3. 配置RTC闹钟中断：
   • 开启闹钟中断。
   • 配置EXTI Line17连接RTC闹钟事件，触发方式为上升沿。
   • 配置NVIC，设置RTC闹钟中断优先级。
4. 编写闹钟中断服务函数：
   • 判断中断标志。
   • 清除中断挂起位。
   • 执行LED点亮或串口打印提示。

1.5.3 实例代码

1、闹钟中断配置

/**
 * @brief 配置RTC闹钟中断
 *
 * 功能概述：
 * - 开启RTC闹钟中断
 * - 配置EXTI Line17连接RTC闹钟
 * - 配置NVIC中断优先级
 */
void RTC_Alarm_Interrupt_Config(void)
{
    RTC_ITConfig(RTC_IT_ALRA, ENABLE);

    EXTI_ClearITPendingBit(EXTI_Line17);
    EXTI_InitTypeDef EXTI_InitStruct;
    EXTI_InitStruct.EXTI_Line = EXTI_Line17;
    EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
    EXTI_InitStruct.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_InitStruct);

    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_InitStruct.NVIC_IRQChannel = RTC_Alarm_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);
}

2、设置闹钟（当前时间+5秒）

/**
 * @brief 设置RTC闹钟（当前时间+5秒）
 */
void RTC_Set_Alarm(void)
{
    RTC_AlarmTypeDef RTC_AlarmStruct;
    RTC_TimeTypeDef RTC_NowTimeStruct;

    RTC_GetTime(RTC_Format_BIN, &RTC_NowTimeStruct);

    RTC_AlarmStructInit(&RTC_AlarmStruct);
    RTC_AlarmStruct.RTC_AlarmTime.RTC_Hours   = RTC_NowTimeStruct.RTC_Hours;
    RTC_AlarmStruct.RTC_AlarmTime.RTC_Minutes = RTC_NowTimeStruct.RTC_Minutes;
    RTC_AlarmStruct.RTC_AlarmTime.RTC_Seconds = (RTC_NowTimeStruct.RTC_Seconds + 5) % 60;
    RTC_AlarmStruct.RTC_AlarmMask = RTC_AlarmMask_DateWeekDay;

    RTC_SetAlarm(RTC_Format_BIN, RTC_Alarm_A, &RTC_AlarmStruct);
    RTC_AlarmCmd(RTC_Alarm_A, ENABLE);
}

3、设置闹钟（指定时间）

/**
 * @brief 设定RTC闹钟到指定时间
 * @param hour 小时
 * @param min 分钟
 * @param sec 秒
 */
void RTC_Set_Alarm_Time(uint8_t hour, uint8_t min, uint8_t sec)
{
    RTC_AlarmTypeDef RTC_AlarmStruct;
    RTC_AlarmStructInit(&RTC_AlarmStruct);

    RTC_AlarmStruct.RTC_AlarmTime.RTC_Hours   = hour;
    RTC_AlarmStruct.RTC_AlarmTime.RTC_Minutes = min;
    RTC_AlarmStruct.RTC_AlarmTime.RTC_Seconds = sec;
    RTC_AlarmStruct.RTC_AlarmMask = RTC_AlarmMask_DateWeekDay;

    // 启动 闹钟
    RTC_AlarmCmd(RTC_Alarm_A, DISABLE); // 先关闭    不然下一次不会启动
    RTC_SetAlarm(RTC_Format_BIN, RTC_Alarm_A, &RTC_AlarmStruct);
    RTC_AlarmCmd(RTC_Alarm_A, ENABLE); // 重新打开
}

4、闹钟中断服务函数

/**
 * @brief RTC闹钟A中断处理函数
 */
void RTC_Alarm_IRQHandler(void)
{
    if (RTC_GetITStatus(RTC_IT_ALRA) != RESET)
    {
        RTC_ClearITPendingBit(RTC_IT_ALRA);
        EXTI_ClearITPendingBit(EXTI_Line17);

        LED_ON(2); // 点亮LED2
        printf("闹钟中断触发！\r\n");
    }
}

1.6 RTC实验：唤醒定时器秒中断实验

1.6.1 实验目的

• 掌握使用RTC唤醒定时器产生周期性中断的方法。
• 学会配置唤醒定时器实现每秒中断一次。
• 理解唤醒中断（WUT）与普通RTC闹钟中断的区别。
• 通过秒中断完成LED翻转、定时任务等简单功能。

1.6.2 配置流程

1. 禁止唤醒定时器，以便重新配置。
2. 配置唤醒定时器时钟源：
   • 选择 RTC 1Hz 分频后的时钟（RTC_WakeUpClock_RTCCLK_Div16）。
3. 设置唤醒定时器计数值，使得中断周期为1秒。
4. 开启RTC唤醒定时器中断功能。
5. 配置EXTI Line22连接到唤醒事件：
   • 上升沿触发。
   • 使能EXTI线路。
6. 配置NVIC，设置RTC唤醒定时器中断优先级。
7. 重新使能RTC唤醒定时器，开始计时。
8. 编写秒中断服务函数：
   • 判断中断标志。
   • 清除中断挂起位。
   • 翻转LED状态并串口打印提示。

1.6.3 配置流程

1、唤醒定时器配置（1秒）

/**
 * @brief 配置RTC唤醒定时器，产生1秒中断
 */
void RTC_Second_Interrupt_Config(void)
{
    RTC_WakeUpCmd(DISABLE);

    RTC_WakeUpClockConfig(RTC_WakeUpClock_RTCCLK_Div16);

    RTC_SetWakeUpCounter(0x7FF); // 配合LSE，设为1秒

    RTC_ITConfig(RTC_IT_WUT, ENABLE);

    EXTI_ClearITPendingBit(EXTI_Line22);
    EXTI_InitTypeDef EXTI_InitStruct;
    EXTI_InitStruct.EXTI_Line = EXTI_Line22;
    EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
    EXTI_InitStruct.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_InitStruct);

    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_InitStruct.NVIC_IRQChannel = RTC_WKUP_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    RTC_WakeUpCmd(ENABLE);
}

2、唤醒中断服务函数

/**
 * @brief RTC唤醒（秒）中断服务函数
 */
void RTC_WKUP_IRQHandler(void)
{
    if (RTC_GetITStatus(RTC_IT_WUT) != RESET)
    {
        RTC_ClearITPendingBit(RTC_IT_WUT);
        EXTI_ClearITPendingBit(EXTI_Line22);

        LED_ToggleBits(1); // 翻转LED1
        printf("每秒中断触发！\r\n");
    }
}

第二章 TIM 定时器

2.1 定时器概述

2.1.1 什么是基本定时器

定时器（Timer）是单片机、微控制器内部非常重要的一个外设模块，
它能够按照一定的时钟频率进行计数，并在到达预定值时产生事件（如中断、输出信号等）。

通俗地说：

定时器就像一块小钟表，能够精准测量时间或触发周期性动作。

2.1.2 定时器的主要功能

定时器不仅可以用来计时，还可以扩展实现各种功能，包括但不限于：

• 时间测量
  测量事件之间的时间间隔（如测速、定时）

• 定时中断
  每隔一定时间产生中断，常用于系统心跳、周期任务管理。

• 输出PWM波形
  产生可控占空比的PWM信号（用于电机调速、LED亮度调节等）。

• 脉冲计数
  统计外部输入的脉冲数量，比如测速脉冲计数。

• 编码器接口
  直接读取旋转编码器的转动角度或速度。

2.1.3 定时器在实际项目中的应用

在实际应用中，定时器的用途非常广泛，例如：

• 秒表计时、闹钟提醒功能
• 定时采集传感器数据
• 定时刷新屏幕显示
• 控制步进电机精准转动
• 无人机飞控中的稳定姿态控制
• 家电设备中周期性唤醒控制器休眠/运行

几乎每一个微控制器项目，都会不可避免地使用到定时器。

2.2 定时器分类

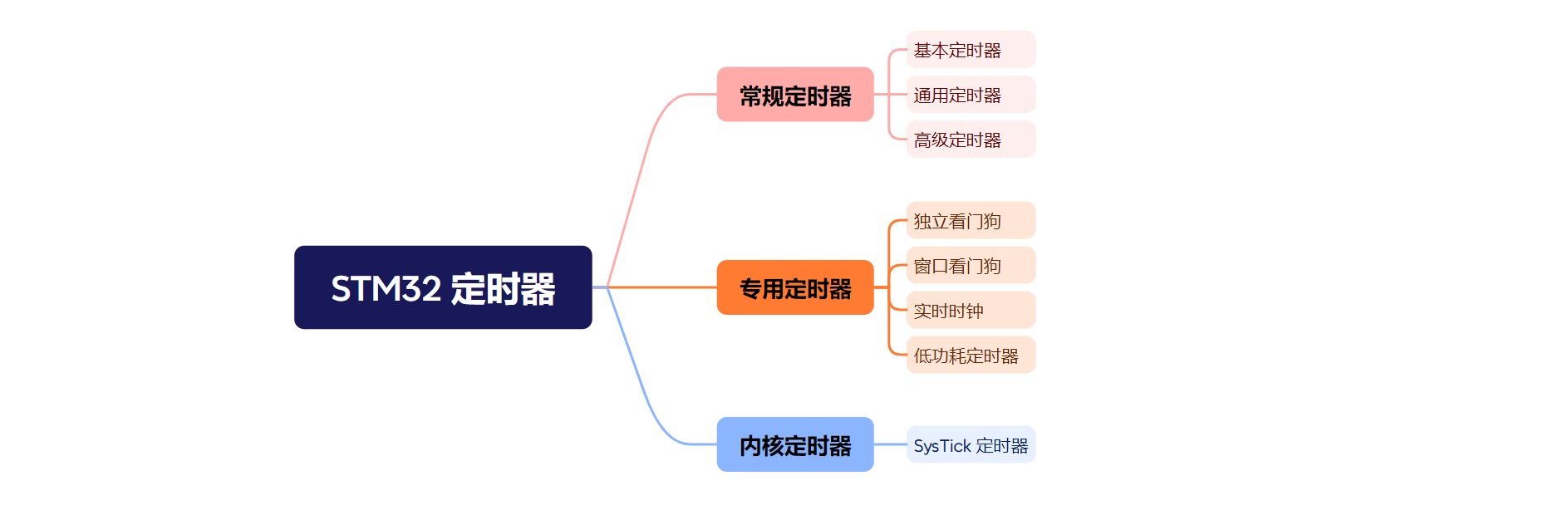

2.2.1 STM32定时器分类总览

在STM32微控制器中，定时器大致可以分为三类：

• 常规定时器

  • 基本定时器（TIM6、TIM7）
  • 通用定时器（TIM2、TIM3、TIM4、TIM5、TIM9~TIM14）
  • 高级定时器（TIM1、TIM8）

• 专用定时器

  • 独立看门狗、窗口看门狗、低功耗定时器等（本章不详细展开）

• 内核定时器

  • SysTick滴答定时器（由Cortex-M内核提供）

本章重点讨论常规定时器（基本、通用、高级定时器）。

2.2.2 常规定时器分类详细说明

2.2.3 常见定时器型号分类

2.3 定时器原理

定时器的本质就是计数器。

定时器通过接收精准的时钟脉冲，按照设定的规则进行自动计数，当计数器达到预定值时，可以产生各种事件，如：

• 中断
• PWM输出
• 捕获外部信号
• 比较输出

简而言之：

定时器 = 时钟 + 计数器 + 控制逻辑

2.3.2 时钟源

时钟源是定时器正常工作的基础，它决定了定时器计数脉冲的速率和精度。

在 STM32F407 中，定时器的时钟源通常来自内部的时钟树（Clock Tree），主要有两种：

• 系统时钟（SYSCLK）
  通过 APB1 或 APB2 总线分配给定时器模块。

• 外部时钟输入（ETR）

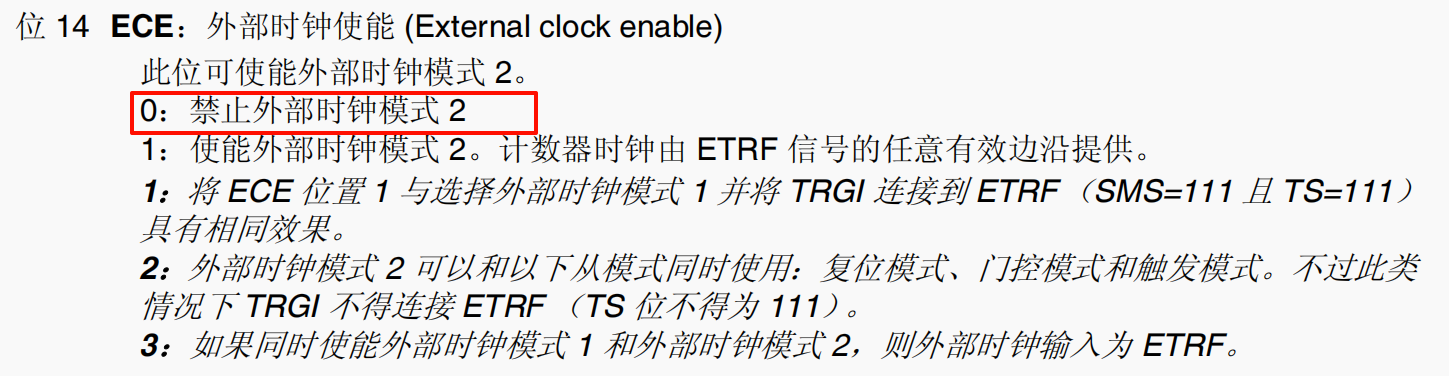

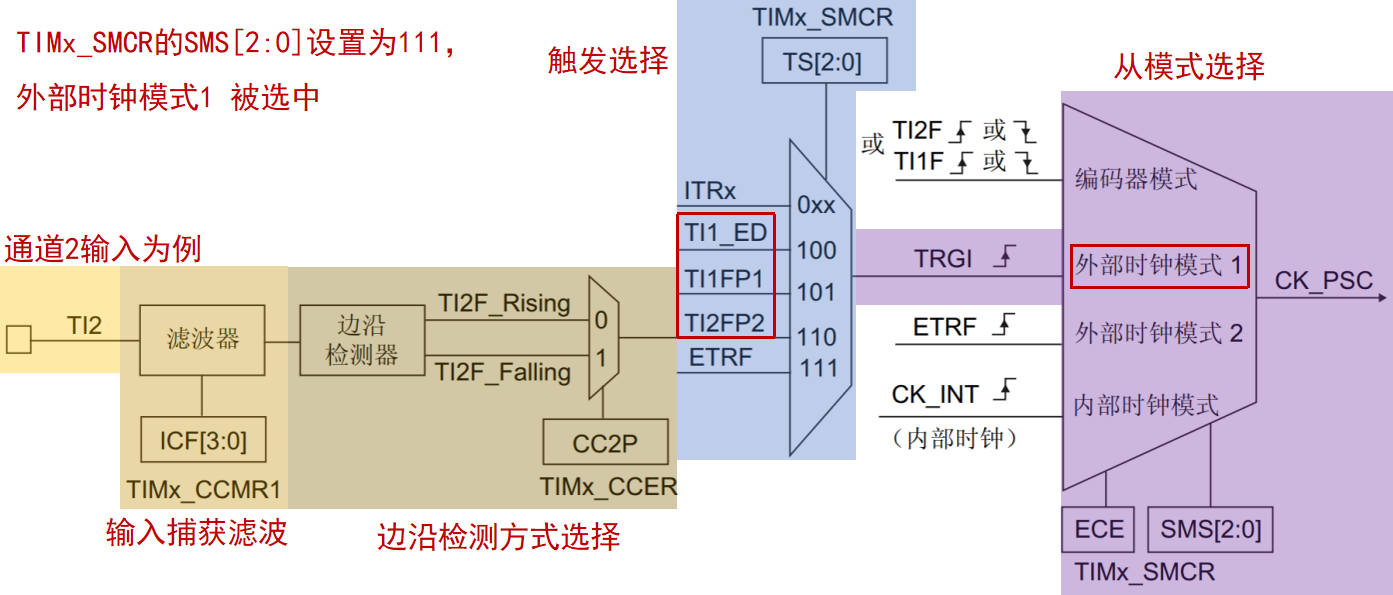

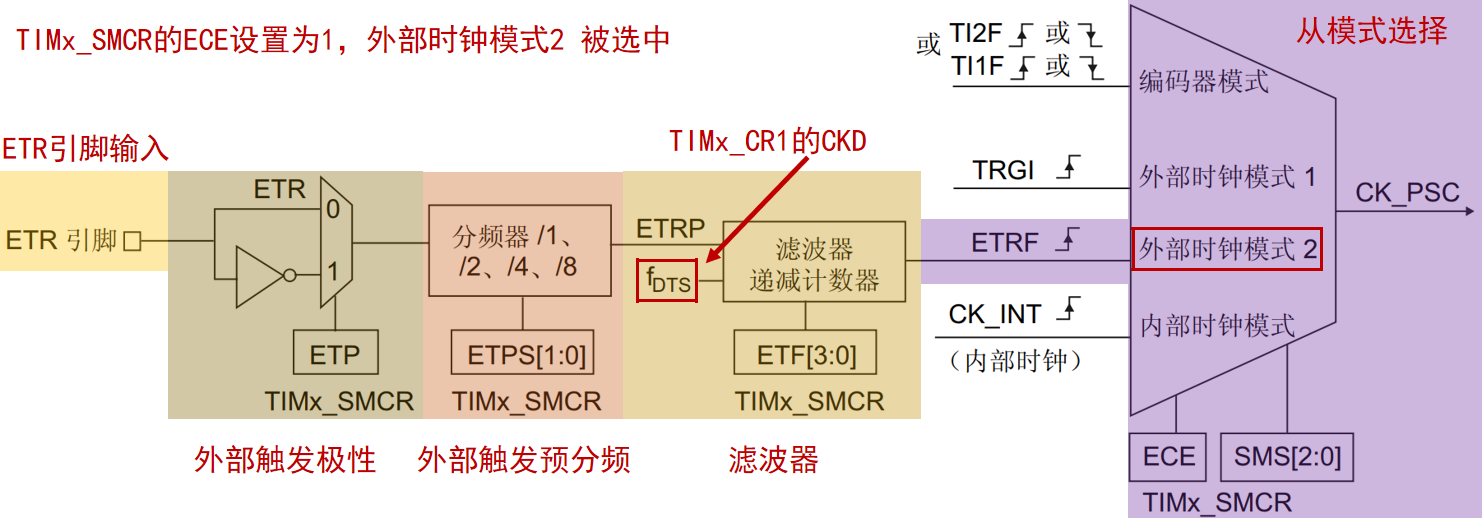

  某些定时器支持使用外部信号作为时钟输入，实现更灵活或高精度的计时功能。

💡 注意事项：

• 如果APB总线分频系数不为1，定时器时钟频率通常是APB时钟的2倍。
• 不同定时器连接不同总线（APB1/APB2），对应不同的最大时钟频率。

2.3.1 计数器

CNT

计数器是定时器的核心组成部分。
在STM32F407中，常见定时器计数器位宽有：

• 16位计数器（范围0~65535）
• 32位计数器（范围0~4294967295，如TIM2、TIM5）

计数器的工作原理：

• 接收预分频器输出的时钟脉冲。
• 每来一个脉冲，计数器按模式递增或递减。
• 当达到特定值（如ARR自动重载寄存器的值）时产生更新事件。

💡 计数器的工作模式有多种（后面章节详细讲解）：

• 向上计数模式
• 向下计数模式
• 中心对齐模式（先上升后下降）

2.3.3 分频器

定时器内部集成了一个预分频器（PSC），
用于将输入时钟信号进行分频，降低计数器的计数速度，从而调整定时器的定时周期。

预分频器基本原理：

• 预分频器可以设定一个分频系数 N。
• 定时器实际工作频率 = 输入时钟频率 ÷ (N+1)。

举例说明：

通过设置预分频器，可以方便地控制计时器的计数周期，从而实现不同时间长度的定时任务

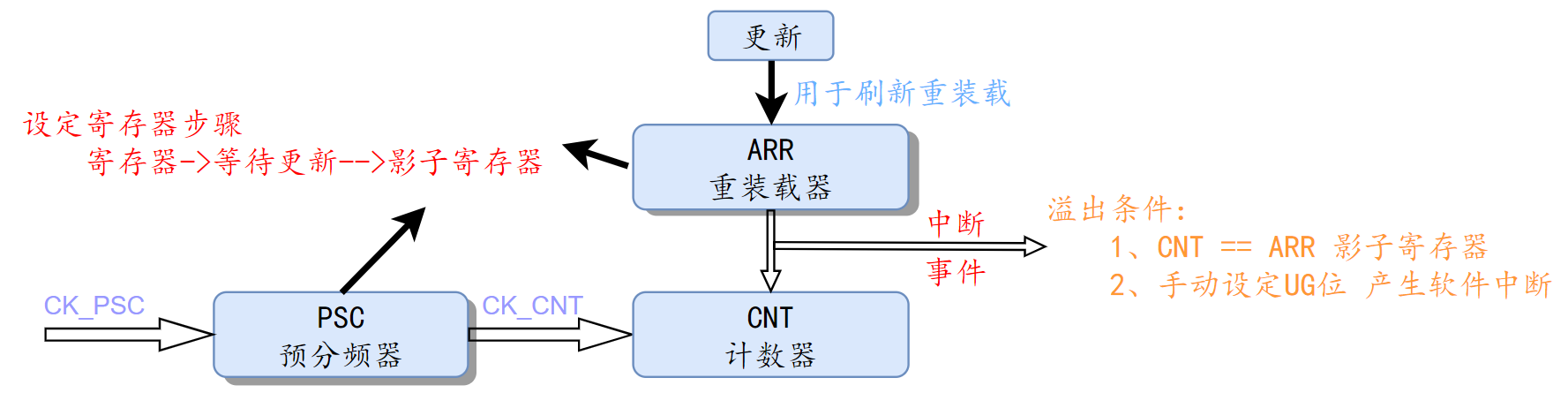

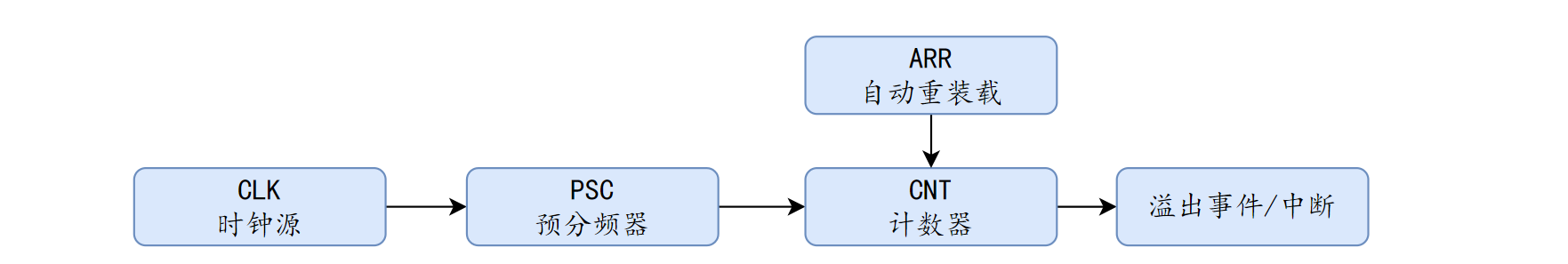

2.3.4 整体结构

定时器的基本整体结构可以理解为：
时钟源 ➔ 预分频器(PSC) ➔ 计数器(CNT) ➔ 自动重装载寄存器(ARR)。

• 时钟源（Ft）
  提供给定时器的基础脉冲信号。

• 预分频器（PSC）
  将输入时钟Ft降低频率，输出更慢的时钟信号给计数器。

• 计数器（CNT）
  按照分频后时钟脉冲递增或递减计数。

• 自动重装载寄存器（ARR）
  设定计数器的最大值或最小值，计数到达后发生更新事件（溢出或下溢）。

2.3.5 时间计算公式

定时器产生一次更新事件（溢出/下溢）的时间周期，可以用下面的公式计算：

$$
T_{out} = \frac {(ARR + 1) \times (PSC + 1)} {{F_t}}
$$

• $T_{out}$ —— 定时器溢出时间

• $F_t$ —— 定时器的时钟源频率

• $ARR$ —— 自动重装载寄存器的值

• $PSC$ —— 预分频器的值

其中：

• 计数器值：计数器从 0 到设定的值，单位为脉冲数。

• 预分频器值：分频器的设定值。

• 时钟频率：定时器的时钟频率，通常由系统时钟经过预分频器后得到。

举例说明

假设系统时钟 $F_t = 84 MHz$，
设置预分频器 $PSC = 8399$，自动重装载寄存器 (ARR = 9999)，
那么定时器溢出时间为：

$$
T_{out} = \frac{(9999+1) \times (8399+1)}{84 \times 10^6} = 1,\text{秒}
$$

即：每1秒触发一次中断。

2.3.6 影子寄存器

1、什么是影子寄存器？

在STM32的定时器中，影子寄存器（Shadow Register） 指的是：

• 计数器、预分频器、重装载寄存器等关键寄存器的数据，并不是立即生效的。
• 修改的新值先暂存到寄存器中，只有在特定时机才更新到影子寄存器。

💡 例如：

• 修改了ARR（自动重装载寄存器）后，新的值会保存在寄存器里。
• 只有在下一次更新事件（UEV）发生时，新ARR值才真正加载到计数器逻辑。

2、为什么需要影子寄存器？

3、影子寄存器更新时机

通常，在以下情况下，影子寄存器的内容会更新到实际寄存器：

• 发生更新事件（UEV）
• 软件手动产生更新请求（设置UG位）
• 自动模式下的周期性刷新

✅ 影子寄存器是为了保证计数稳定性和切换安全性引入的一种机制。
✅ 修改定时器关键参数时，理解影子寄存器的工作机制非常重要！

2.4 定时器模式

2.4.1 定时器计数模式简介

STM32定时器支持多种计数模式，不同模式下，计数器（CNT）的变化规律不同。
不同计数模式对应不同的溢出条件，见下表：

• ARR：自动重装载寄存器的设定值
• CNT：当前计数器的值

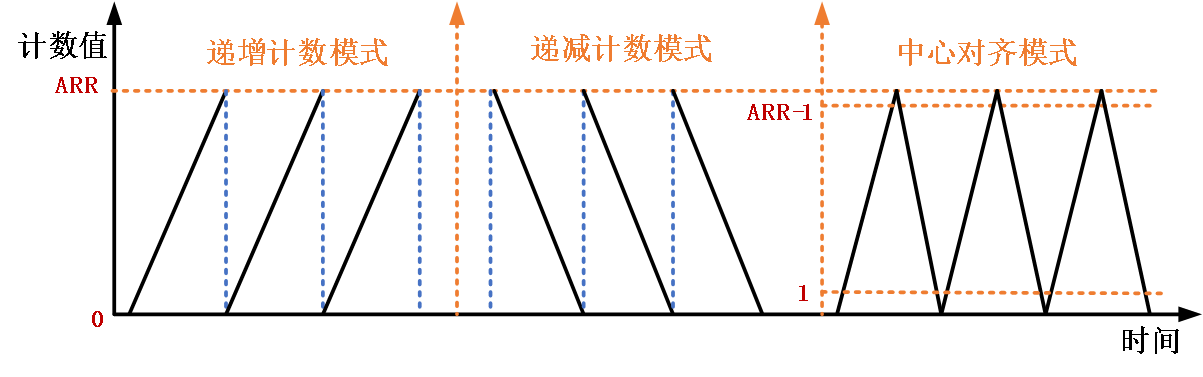

图中展示了三种不同计数方式下CNT的变化曲线。

2.4.2 递增计数模式（向上计数）

• 计数器从0递增，每来一个时钟脉冲，CNT加1。
• 当CNT计数到ARR值时，产生更新事件（UEV）。

参数示例：

• 预分频器：PSC = 1
• 自动重装载：ARR = 36

更新事件发生后，计数器清零，重新开始计数。

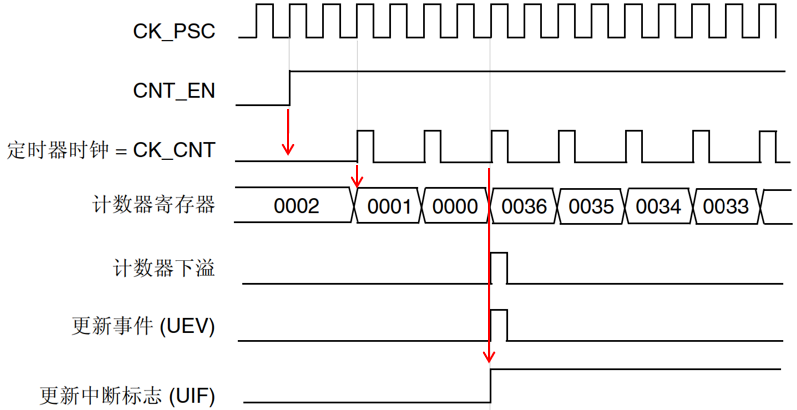

2.4.3 递减计数模式（向下计数）

• 计数器从ARR开始，每来一个时钟脉冲，CNT减1。
• 当CNT计数到0时，产生更新事件（UEV）。

参数示例：

• 预分频器：PSC = 1
• 自动重装载：ARR = 36

更新事件发生后，计数器重新加载ARR值，继续向下计数。

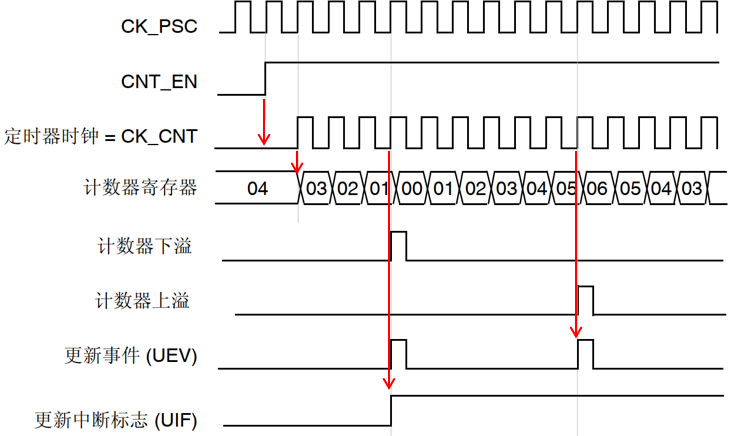

2.4.4 中心对齐模式（向上/向下计数）

• 计数器从0递增到ARR-1，再反向递减到1。
• 每次在ARR-1或1时，产生更新事件（UEV）。

参数示例：

• 预分频器：PSC = 0
• 自动重装载：ARR = 6

中心对齐模式广泛用于PWM波形的对称输出场景（如电机控制）。

2.4.5 影子寄存器作用

影子寄存器用于避免参数修改时，导致计数器行为异常或不连续。
特别是预分频器（PSC）和重载值（ARR）等重要寄存器，修改后不会立即生效，
而是在下一个更新事件（UEV）时统一加载。

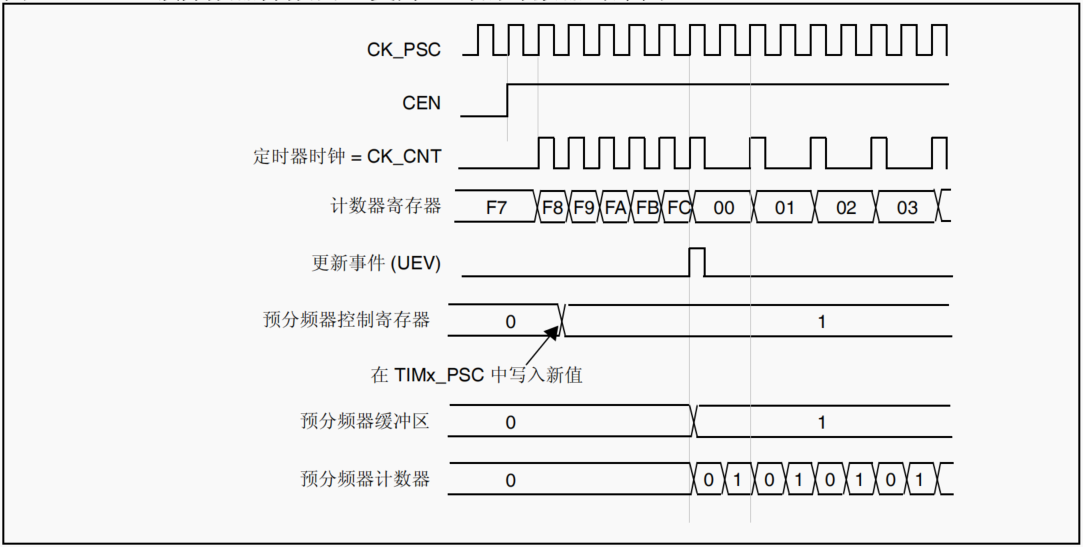

示例：预分频器由1变为2时的计数器时序图

💡 注意事项：

• 修改预分频器、ARR等，需要等待更新事件才正式应用。
• 可以通过手动设置UG位，强制立即产生更新事件，刷新影子寄存器。

第三章 基本定时器

3.1 基本定时器简介

3.1.1 什么是基本定时器

基本定时器（Base Timer）是 STM32 定时器家族中的一种，
它的主要作用是提供一个基本的定时功能或时间基准，用于产生定时中断。

与通用定时器、高级定时器相比，基本定时器结构更为简单：

• 只有计数功能
• 不支持输入捕获（IC）、输出比较（OC）和PWM输出
• 通常用于定时中断、时间延迟管理等场景

💡 典型代表：TIM6 和 TIM7

3.1.2 基本定时器的特性

💡 小提醒：
TIM6、TIM7在STM32F4系列中只用于定时和基本中断，非常适合系统心跳、定时刷新任务等应用场景。

3.1.3 基本定时器的主要应用场景

基本定时器广泛应用于以下任务中：

• 定时中断
  定时器溢出产生中断，用于周期性执行某些任务，如LED闪烁、传感器数据采集等。

• 延时处理
  通过定时器精确产生微秒级或毫秒级的延时。

• 系统心跳管理
  生成固定周期的系统心跳信号，监控系统运行状态。

• 配合DMA进行周期性数据搬运
  通过定时器触发DMA搬运数据，减少CPU负担，提高效率。

• 作为DAC的触发源
  TIM6在某些型号中，能够作为DAC（数模转换器）的触发源，实现定时数模输出。

3.2 基本定时器框图

3.2.1 框图概览

基本定时器（如 TIM6、TIM7）的内部结构主要包含：

• 时钟源模块
• 控制单元
• 时基单元

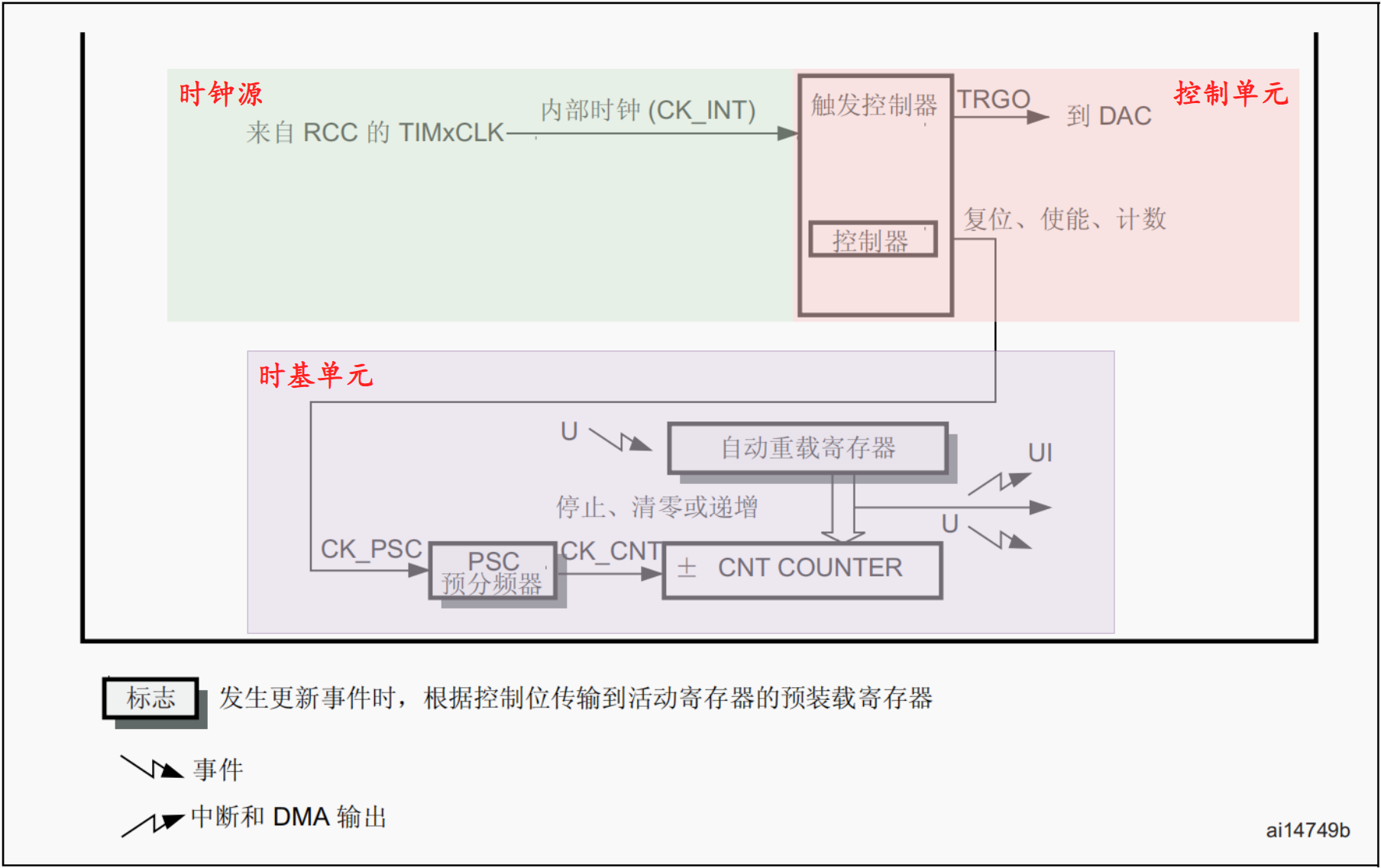

整体框图如下：

注：基本定时器内部结构相对简单，主要实现基本计时和中断功能，不包含复杂捕获/比较/PWM单元。

3.2.2 时钟源模块

基本定时器的时钟来源于RCC模块，通过时钟树分发：

具体过程：

• 外部晶振（或内部振荡源）提供基础时钟
• 经过PLL锁相环倍频
• 最终生成系统主时钟（SYSCLK）
• SYSCLK再分配给APB1/APB2总线，驱动各类定时器

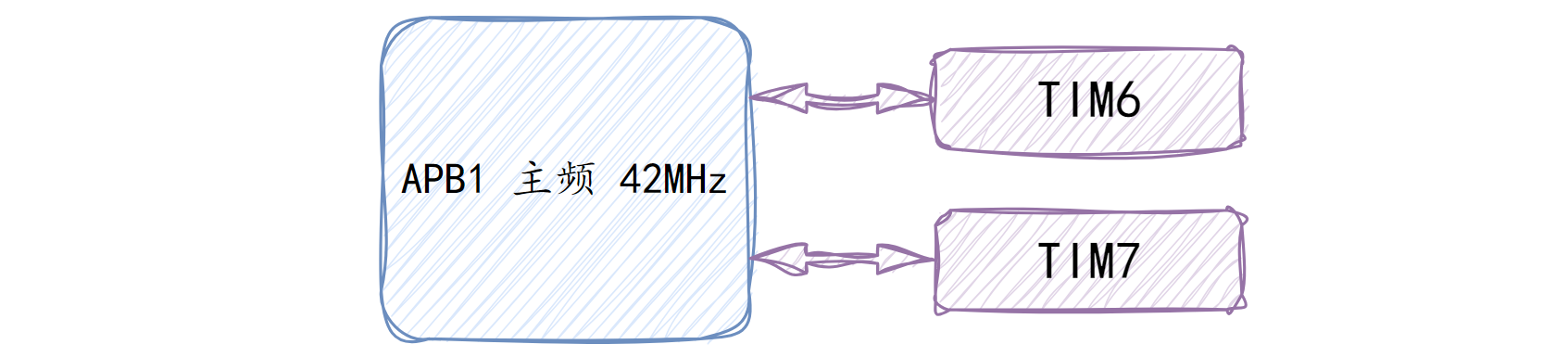

基本定时器（TIM6/TIM7）位于APB1总线上，时钟来源为APB1时钟。

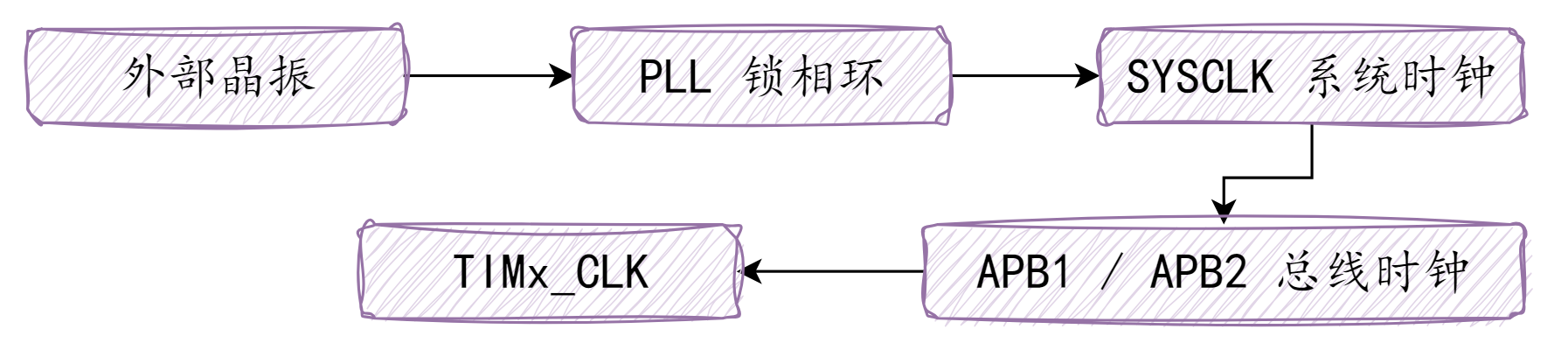

1、时钟示意图

2、控制寄存器说明

• CEN位（CR1寄存器）：计数器使能位，置1启动定时器，置0停止。
• UG位（EGR寄存器）：软件触发一次更新事件（软复位），置1产生更新后自动清零。

⚡ CEN 需要手动清除，UG位是自动回弹（自清零）的。

3.2.3 控制单元模块

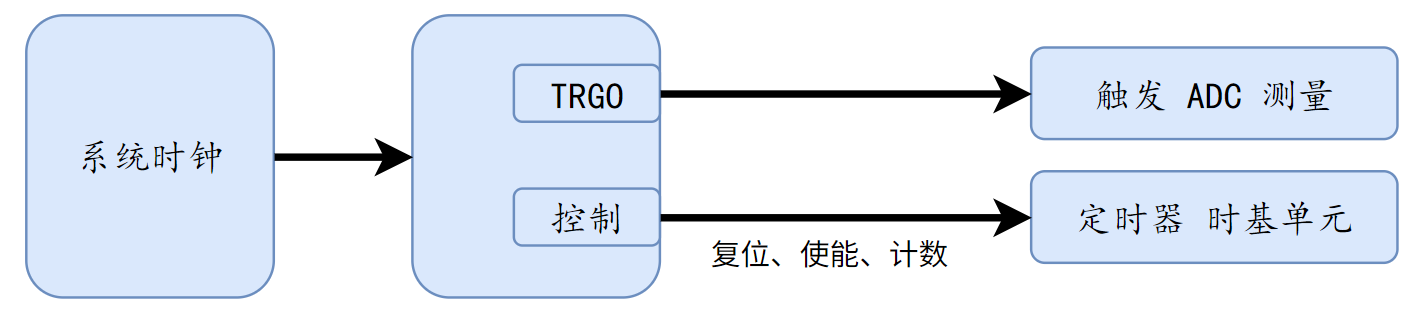

控制单元用于内部控制计数器的复位、启用、停止，以及产生外部触发信号（TRGO）。

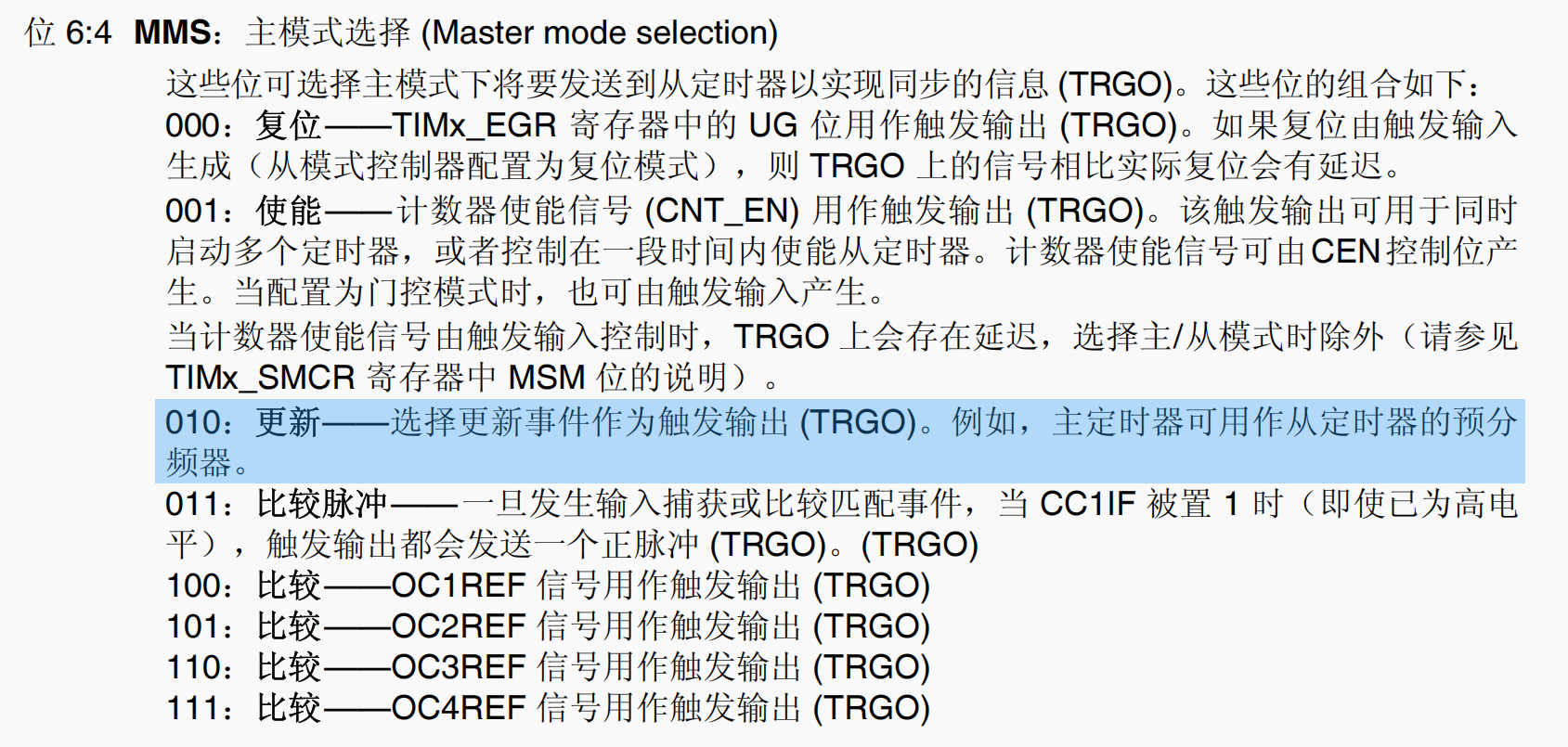

• TRGO（Trigger Output）触发输出：

  • 当计数器发生更新事件（UEV）时，可产生一个TRGO信号
  • 该信号可以用于触发外部模块，如ADC/DAC等

• 内部控制逻辑：

  • 复位：清零计数器
  • 使能：启动计数
  • 停止：暂停计数
  • 软件清零：通过UG位产生软复位

🎯 小提示：基本定时器常用于作为DAC模块的触发源。

3.2.4 时基单元模块

时基单元是定时器的核心模块，完成具体的计数功能。

主要组成：

1、影子寄存器机制

在定时器中，为了保证更新操作的稳定性，部分寄存器（如PSC、ARR）实际上有两个版本：

• 用户缓冲区：程序修改的值
• 影子寄存器：定时器实际工作的值

修改PSC/ARR后，不会立刻生效，必须等到下一次更新事件时才真正加载到影子寄存器中。

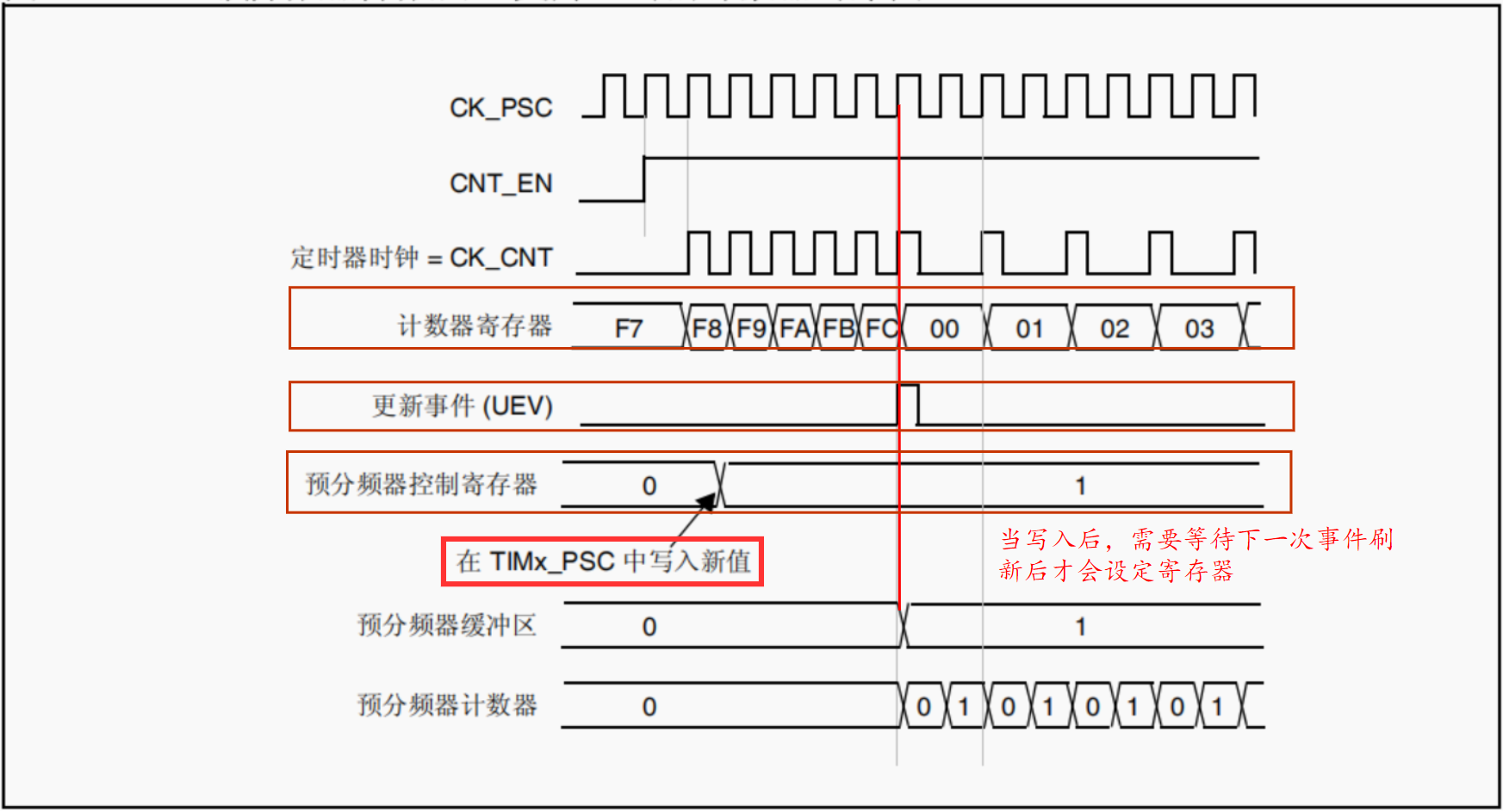

2、示例时序图

要点：

• 修改值后，等待下一个UEV，PSC/ARR新值才正式生效
• 若希望立即更新，可以手动设置UG位触发一次更新

⚡ TIMx_CR1寄存器中的ARPE位用于控制是否启用ARR影子寄存器。

3.3 基本定时器寄存器

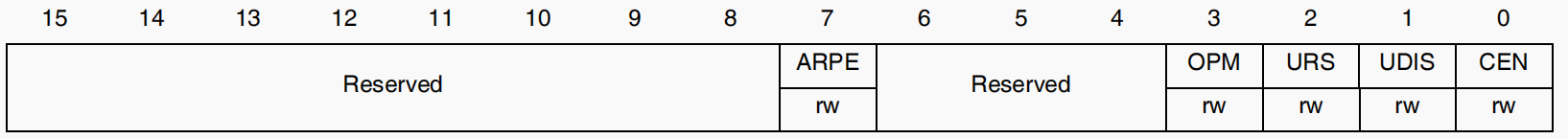

3.3.1 控制寄存器(TIMx_CR1)

• CEN（计数器启动/停止）
  置1启动计数器，置0停止计数。

• UDIS（禁止更新事件）
  置1禁止自动产生更新事件（UEV）。

• URS（更新请求源选择）
  控制哪些事件能触发更新中断或DMA请求。

• OPM（单脉冲模式）
  配置成只计数到一次溢出就停止。

• ARPE（自动重载缓冲）
  使ARR寄存器的写入延迟到更新事件时生效，提高稳定性。

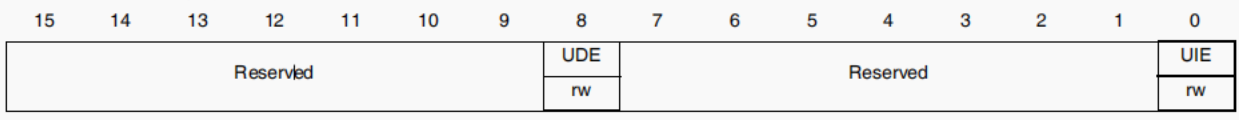

3.3.2 TIM6 和 TIM7 DMA/中断使能寄存器 (TIMx_DIER)

• UIE（更新中断使能）
  置1后，当计数器溢出（或触发更新事件）时，产生中断。

• UDE（更新DMA请求使能）
  置1后，更新事件可触发DMA搬运数据。

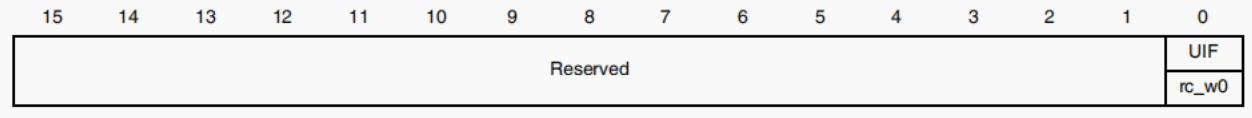

3.3.3 TIM6 和 TIM7 状态寄存器 (TIMx_SR)

常用位简述

• UIF（更新中断标志）
  • 1：计数器溢出或更新事件发生。
  • 0：无事件发生。

软件读取后需手动清除此位，或通过自动清除机制清除。

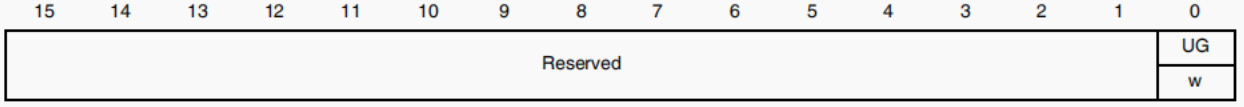

3.3.4 TIM6 和 TIM7 事件生成寄存器 (TIMx_EGR)

• UG（更新生成）
  写1时立即触发一次更新事件（强制重新载入PSC/ARR等）。

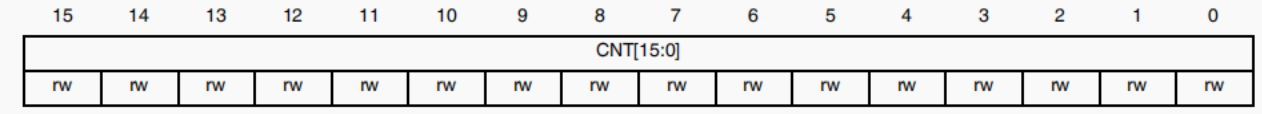

3.3.4 TIM6 和 TIM7 计数器 (TIMx_CNT)

常用简述

• 用于实时读取当前计数值，或软件直接写入新值进行重置。

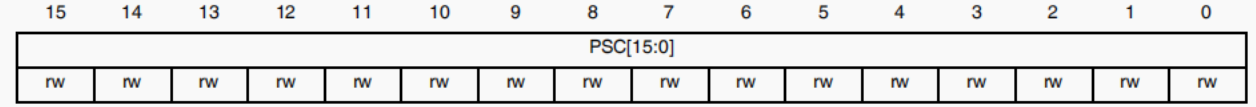

3.3.5 TIM6 和 TIM7 预分频器 (TIMx_PSC)

• PSC=0，则不分频
• PSC=N，则分频系数=N+1

计算公式:

$$
CK_CNT = \frac {f_{CK_PSC}} {(PSC[15:0] + 1)}
$$

3.3.6 TIM6 和 TIM7 自动重载寄存器 (TIMx_ARR)

• 定义计数器计数终点（溢出值）。
• CNT每次计到ARR值时触发更新事件。

3.4 基本定时器库函数

3.4.1 基本定时器库函数

// 1. 初始化定时器参数
void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);

// 2. 使能或禁止定时器
void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);

// 3. 使能或禁止更新中断
void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);

// 4. 清除定时器中断标志位
void TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT);

// 5. 设置计数器当前值
void TIM_SetCounter(TIM_TypeDef* TIMx, uint32_t Counter);

// 6. 设置自动重装载寄存器ARR值
void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint32_t Autoreload);

3.4.2 基本定时器结构体

typedef struct
{
    uint16_t TIM_Prescaler;        // 预分频器   84Mhz / 8399
    uint16_t TIM_CounterMode;      // 计数器模式（向上计数/向下计数）
    uint32_t TIM_Period;           // 自动重装载值（ARR）
    uint16_t TIM_ClockDivision;    // 时钟分频器（一般用默认）
    uint8_t  TIM_RepetitionCounter;// 重复计数器（TIM6/TIM7无效）
} TIM_TimeBaseInitTypeDef;

3.5 基本定时器实验：定时器中断

3.5.1 配置流程

3.5.2 实例代码

1、定时器初始化

/**
 * @brief 配置基本定时器TIM6
 */
void TIM6_Init(uint16_t arr, uint16_t psc)
{
    // 开启 TIM6 时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE);

    // 定时器基本配置
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
    TIM_TimeBaseInitStruct.TIM_Period = arr;              // 自动重装载值
    TIM_TimeBaseInitStruct.TIM_Prescaler = psc;            // 预分频系数
    TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 时钟分频
    TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
    TIM_TimeBaseInit(TIM6, &TIM_TimeBaseInitStruct);

    // 使能定时器更新中断
    TIM_ITConfig(TIM6, TIM_IT_Update, ENABLE);

    // 配置 NVIC
    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_InitStruct.NVIC_IRQChannel = TIM6_DAC_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    // 启动定时器
    TIM_Cmd(TIM6, ENABLE);
}

2、中断服务函数

/**
 * @brief TIM6中断服务函数
 */
void TIM6_DAC_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM6, TIM_IT_Update) != RESET)
    {
        TIM_ClearITPendingBit(TIM6, TIM_IT_Update); // 清除更新中断标志

        // 翻转LED，作为中断触发的测试效果
        LED_D2_Toggle();
    }
}

3.6 基本定时器实验：桌面计时器-数码管显示

3.6.1 实验目的

• 学习使用基本定时器（TIM6）周期性刷新数码管。

• 掌握通过定时器+RTC实现桌面计时器功能。

• 实现数码管动态刷新、数值显示和时间同步显示。

• 理解多位数码管动态扫描的原理与实现技巧。

3.6.2 程序流程

1. 初始化TIM6定时器，使其每2ms中断一次，用于刷新数码管。

2. 定义数码管段码缓存区，并设计位切换机制（动态扫描）。

3. 在TIM6中断服务函数中：

   • 如果选择时间显示模式，读取RTC当前时间。

   • 秒变化时，更新显示内容（分钟*100 + 秒）。

   • 每次中断刷新一位数码管，实现动态显示。

   • 如果选择数值模式，直接显示固定数字。

4. 提供接口函数，支持外部切换显示数值或模式。

3.6.3 实例代码

1、数码管动态刷新函数

/**
 * @brief 数码管动态刷新函数（每次调用刷新一位）
 * @param num 要显示的4位数字（最大支持9999）
 */
void TIM_6_Nexie_Show(uint16_t num)
{
    static uint8_t seg_buf[4];        // 四位数码管段码缓存
    static uint8_t cur_idx = 0;        // 当前刷新位索引（0~3）
    static uint16_t last_num = 0xFFFF; // 上次显示的数字（初值为非法值）

    // 数值变化时重新拆分
    if (num != last_num)
    {
        last_num = num;

        // 限制最大值，防止数组访问越界
        if (num > 9999) num = 9999;

        // 拆分千位、百位、十位、个位
        seg_buf[0] = num / 1000;
        seg_buf[1] = (num / 100) % 10;
        seg_buf[2] = (num / 10) % 10;
        seg_buf[3] = num % 10;
    }

    // 刷新当前位数码管
    Nexie_Send(seg_buf[cur_idx], cur_idx);

    // 切换到下一位，循环刷新
    cur_idx++;
    if (cur_idx >= 4)
        cur_idx = 0;
}

2、全局变量声明

// 数码管显示的数值
static uint16_t tim_6_nexie_val = 0;

// 定时器计时相关变量
static uint8_t tim_6_mode = 1;           // 模式选择（1-显示时间，2-显示数字）
static uint32_t tim_6_ms_cnt = 0;         // 毫秒计数（暂未使用，可扩展）
static uint8_t tim_6_sec_cnt = 0;         // 秒计数（备用）
static uint8_t tim_6_min_cnt = 0;         // 分钟计数（备用）

// RTC时间缓存变量
static uint8_t rtc_tim_6_last_sec = 0;         // 上一次记录的秒数
static RTC_TimeTypeDef rtc_tim_6_now_time;     // 当前时间结构体

// 数码管模式定义
#define TIM_6_NEXIE_MODE_TIME    1   // 时间模式（显示分钟:秒）
#define TIM_6_NEXIE_MODE_NUMBER  2   // 数值模式（固定数字）

3、数码管显示数值设置函数

/**
 * @brief 设置数码管要显示的数值
 * @param num 要显示的数字（0~9999）
 */
void TIM_6_Nexie_Set(uint16_t num)
{
    tim_6_nexie_val = num;
}

4、TIM6中断服务函数

/**
 * @brief TIM6中断服务函数（刷新数码管+RTC时间同步）
 */
void TIM6_DAC_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM6, TIM_IT_Update) != RESET)
    {
        TIM_ClearITPendingBit(TIM6, TIM_IT_Update); // 清除中断标志

        if (tim_6_mode == TIM_6_NEXIE_MODE_TIME)
        {
            // 读取RTC当前时间
            RTC_GetTime(RTC_Format_BIN, &rtc_tim_6_now_time);

            // 秒数变化时更新显示内容
            if (rtc_tim_6_now_time.RTC_Seconds != rtc_tim_6_last_sec)
            {
                rtc_tim_6_last_sec = rtc_tim_6_now_time.RTC_Seconds;

                // 数码管显示分钟+秒钟（例如 19分20秒 -> 1920）
                tim_6_nexie_val = (rtc_tim_6_now_time.RTC_Minutes * 100) + rtc_tim_6_now_time.RTC_Seconds;
            }

            // 刷新一位数码管
            TIM_6_Nexie_Show(tim_6_nexie_val);
        }
        else if (tim_6_mode == TIM_6_NEXIE_MODE_NUMBER)
        {
            // 直接显示固定数值
            TIM_6_Nexie_Show(tim_6_nexie_val);
        }
    }
}

3.7 基本定时器实验：状态机按钮长短按识别

3.7.1 实验目的

• 学习如何基于基本定时器扫描按键状态。

• 理解按键抖动问题及消抖处理方式。

• 掌握按钮状态机编程思想，实现按键短按、长按的区分识别。

• 熟悉使用定时器中断定时扫描按键输入的机制。

3.7.3 状态机介绍

在实际按键检测中，由于存在按键抖动现象，仅依靠简单的电平检测容易出现误判。
为了解决这个问题，常使用状态机的思想来管理按键的行为变化。

所谓状态机，就是用一组明确的状态，配合清晰的状态跳转逻辑，来描述按键的全过程。
在本实验中，按键的状态划分如下：

通过定时器周期性地扫描按键电平，每10ms更新一次状态。
按键按下超过一定时间阈值（如200次10ms = 2秒）即认为是长按，
否则为短按。

优点总结：

• 有效避免按键抖动带来的误判
• 清晰划分按键按下和松开过程
• 便于后续扩展多按键、多功能管理

这种方法在实际开发中非常常用，尤其适用于：

• 按钮数量较多
• 需要区分短按、长按、连击等不同功能的应用场景。

3.7.3 配置流程

1. 初始化基本定时器（TIM6）：

   • 设置定时器周期，配置为10ms中断一次（用于定时扫描按键）。

   • 开启定时器更新中断功能。

   • 配置NVIC中断优先级，打开定时器中断。

2. 配置按键GPIO输入引脚：

   • 设置按键对应的GPIO端口为输入模式。

   • 配置上拉（如有必要）以保证空闲时为高电平。

3. 设计按键状态机逻辑：

   • 定义按键的4种状态：松开(KEY_IDLE)、按下检测(KEY_PRESS)、按住(KEY_HOLD)、松开检测(KEY_RELEASE)。

   • 在定时器中断服务函数中按周期扫描按键状态，并更新状态机状态。

4. 编写短按/长按识别规则：

   • 短按：按下时间小于设定阈值（如2秒）。

   • 长按：按下时间大于设定阈值（如2秒）。

5. 在状态机中加入打印提示：

   • 短按识别后串口打印“短按”。

   • 长按识别后串口打印“长按”。

3.6.4 示例代码

// 按键状态定义
#define KEY_IDLE    0   // 松开状态
#define KEY_PRESS   1   // 按下检测
#define KEY_HOLD    2   // 按住中
#define KEY_RELEASE 3   // 松开检测

static uint8_t key_state = KEY_IDLE; // 当前按键状态
static uint32_t key_time = 0;        // 按键按下持续时间（单位：10ms）

/**
 * @brief 单个按键状态机扫描函数（周期10ms调用）
 */
void Key_Scan(void)
{
    uint8_t key_input = GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_9); // 读取按键电平

    switch (key_state)
    {
    case KEY_IDLE:
        if (key_input == 0) // 检测到按下
        {
            key_state = KEY_PRESS;
            key_time = 0;
        }
        break;

    case KEY_PRESS:
        if (key_input == 0)
        {
            key_time++;
            if (key_time > 2) // 消抖判断（约20ms）
            {
                key_state = KEY_HOLD;
                key_time = 0;
            }
        }
        else
        {
            key_state = KEY_IDLE; // 抖动回弹
            key_time = 0;
        }
        break;

    case KEY_HOLD:
        if (key_input == 0)
        {
            key_time++; // 按住计时
        }
        else
        {
            key_state = KEY_RELEASE;
        }
        break;

    case KEY_RELEASE:
        if (key_time >= 200) // 按下超过2秒，认定为长按
        {
            printf("长按识别！\r\n");
        }
        else
        {
            printf("短按识别！\r\n");
        }
        key_state = KEY_IDLE;
        key_time = 0;
        break;

    default:
        key_state = KEY_IDLE;
        key_time = 0;
        break;
    }
}

3.8 基本定时器实验：多按键状态机+蜂鸣器提示

3.8.1 实验目标

• 使用 TIM6 基本定时器周期性扫描按键。

• 使用状态机思想管理按键按下/按住/松开过程。

• 正确区分短按（小于2秒）和长按（大于等于2秒）。

• 按键确认按下和长按时，蜂鸣器各响一次提示。

• 支持 多个按键（KEY1、KEY2、KEY3） 同时独立处理。

功能总结

• 三个独立按键，互不影响，每个按键有自己的状态机。

• 短按/长按精准识别，支持消抖处理，避免误判。

• 蜂鸣器提示反馈，按下和长按时各响一次，用户体验好。

• 基于定时器周期扫描，不会影响主程序，响应及时，结构清晰。

方法优点

3.8.2 程序流程

1. 初始化定时器，配置为10ms中断一次，用于定时扫描按键。

2. 定义按键状态机（IDLE、PRESS、HOLD、RELEASE）。

3. 每次定时器中断时：

   • 扫描按键电平变化。

   • 按照状态机流程管理按键状态转移。

   • 确认按下后蜂鸣器短响提示。

   • 检测长按（2秒）时蜂鸣器再次长响提示。

   • 松开后根据按下时间判断是短按还是长按，并打印结果。

4. 蜂鸣器响动时间自动管理，时间到后自动关闭。

3.8.3 实例代码

1、按键状态定义

// 按键状态定义
#define KEY_IDLE    0   // 松开状态
#define KEY_PRESS   1   // 按下检测状态
#define KEY_HOLD    2   // 按住中状态
#define KEY_RELEASE 3   // 松开检测状态

2、按键输入引脚宏定义

// 按键读取宏定义（0按下，1松开）
#define KEY1_READ()   GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_9)
#define KEY2_READ()   GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_8)
#define KEY3_READ()   GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_5)

3、蜂鸣器控制宏定义（高电平响）

// 蜂鸣器操作宏
#define BEEP_ON()     GPIO_SetBits(GPIOA, GPIO_Pin_15)
#define BEEP_OFF()    GPIO_ResetBits(GPIOA, GPIO_Pin_15)

4、按键状态结构体定义

// 每个按键的状态机结构体
typedef struct
{
    uint8_t state;    // 当前状态（IDLE/PRESS/HOLD/RELEASE）
    uint32_t time;    // 按住持续时间（单位：10ms）
} KEY_T;

5、全局变量声明

// 三个按键实例
static KEY_T key1 = {KEY_IDLE, 0};
static KEY_T key2 = {KEY_IDLE, 0};
static KEY_T key3 = {KEY_IDLE, 0};

// 蜂鸣器控制变量
static uint8_t beep_on = 0;      // 蜂鸣器开启标志
static uint32_t beep_time = 0;   // 蜂鸣器剩余响动时间（单位10ms）

6、按键扫描与状态机处理函数

/**
 * @brief 单个按键状态机扫描函数
 * @param key      指向对应按键的结构体
 * @param key_input 当前按键电平状态（0按下，1松开）
 * @param key_num   按键编号（用于打印）
 */
void Key_Scan(KEY_T* key, uint8_t key_input, uint8_t key_num)
{
    switch (key->state)
    {
    case KEY_IDLE:
        if (key_input == 0)
        {
            key->state = KEY_PRESS;
            key->time = 0;
        }
        break;

    case KEY_PRESS:
        if (key_input == 0)
        {
            key->time++;
            if (key->time > 2) // 消抖（大约20ms）
            {
                key->state = KEY_HOLD;
                key->time = 0;

                // 按下确认，蜂鸣器响一声
                BEEP_ON();
                beep_on = 1;
                beep_time = 5; // 响50ms
            }
        }
        else
        {
            key->state = KEY_IDLE;
            key->time = 0;
        }
        break;

    case KEY_HOLD:
        if (key_input == 0)
        {
            key->time++;
            if (key->time == 200) // 长按2秒
            {
                BEEP_ON();
                beep_on = 1;
                beep_time = 20; // 响200ms
            }
        }
        else
        {
            key->state = KEY_RELEASE;
        }
        break;

    case KEY_RELEASE:
        if (key->time >= 200)
        {
            printf("KEY%d 长按\n", key_num);
        }
        else
        {
            printf("KEY%d 短按\n", key_num);
        }
        key->state = KEY_IDLE;
        key->time = 0;
        break;

    default:
        key->state = KEY_IDLE;
        key->time = 0;
        break;
    }
}

7、TIM6中断服务函数

/**
 * @brief TIM6中断服务函数
 * @note 每10ms扫描一次所有按键，同时管理蜂鸣器响动时间
 */
void TIM6_DAC_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM6, TIM_IT_Update) != RESET)
    {
        TIM_ClearITPendingBit(TIM6, TIM_IT_Update);

        // 扫描三个按键
        Key_Scan(&key1, KEY1_READ(), 1);
        Key_Scan(&key2, KEY2_READ(), 2);
        Key_Scan(&key3, KEY3_READ(), 3);

        // 蜂鸣器响动管理
        if (beep_on)
        {
            if (beep_time > 0)
            {
                beep_time--;
                if (beep_time == 0)
                {
                    BEEP_OFF();
                    beep_on = 0;
                }
            }
        }
    }
}

通过长按 key1 进入数码管显示的应用

通过key1按钮短按 切换模式
一、显示时钟  时钟需要和实际时间相同
二、显示倒计时
		第一次 长按key1按钮开始倒计时
		第二次 长按key1按钮停止倒计时
	在倒计时未启动 或暂停情况下
		短按 key2 设置定时时间 增
		短按 key3 设置定时时间 减
	短按key1 不管 定时器是否启动 都可以切换模式
三、显示温度
四、显示湿度

长按 KEY USET 退出数码管显示

第四章 通用定时器

4.1 通用定时器概述

4.1.1 什么是通用定时器

通用定时器（TIMx，例如TIM2、TIM3、TIM4等）是STM32内部非常灵活强大的计时模块。
它不仅可以用于基本的定时和计数，还支持输入捕获、输出比较、PWM输出等多种功能。

简单来说，通用定时器是一个功能丰富、应用广泛的计数器模块，既能单独工作，也能配合其他外设完成复杂任务。

4.1.2 通用定时器的特性

• 支持多种计数模式

  • 向上计数、向下计数、中心对齐计数。

• 支持输入捕获

  • 可以检测外部输入信号的上升沿、下降沿，测量脉宽、周期等。

• 支持输出比较

  • 可以在特定时间输出一个高低电平跳变，用于事件同步、时间控制等。

• 支持PWM输出

  • 可生成脉宽可调的PWM信号，用于电机控制、LED调光、舵机控制等。

• 支持DMA传输

  • 可以结合DMA实现数据自动搬运，提高效率。

• 支持中断事件

  • 可配置更新中断、捕获比较中断、触发中断等多种事件响应。

• 支持主从模式同步

  • 多个定时器可以级联协同工作，实现复杂的同步控制场景。

STM32F407通用定时器功能对比表

通用定时器与基本定时器的区别

总结：
基本定时器只会简单计时；
通用定时器不仅能计时，还能“捕捉、比较、输出”，功能更强大！

4.1.3 通用定时器应用场景

• 脉冲信号测量
  测量传感器输出脉冲宽度、频率，例如超声波测距模块。

• PWM波形输出
  控制电机转速、LED亮度、舵机位置等。

• 定时输出控制
  精确地在某个时间点产生信号，例如拍照触发、同步控制。

• 事件同步与触发
  不同模块之间需要严格时间同步时，通用定时器可以作为主控触发器使用。

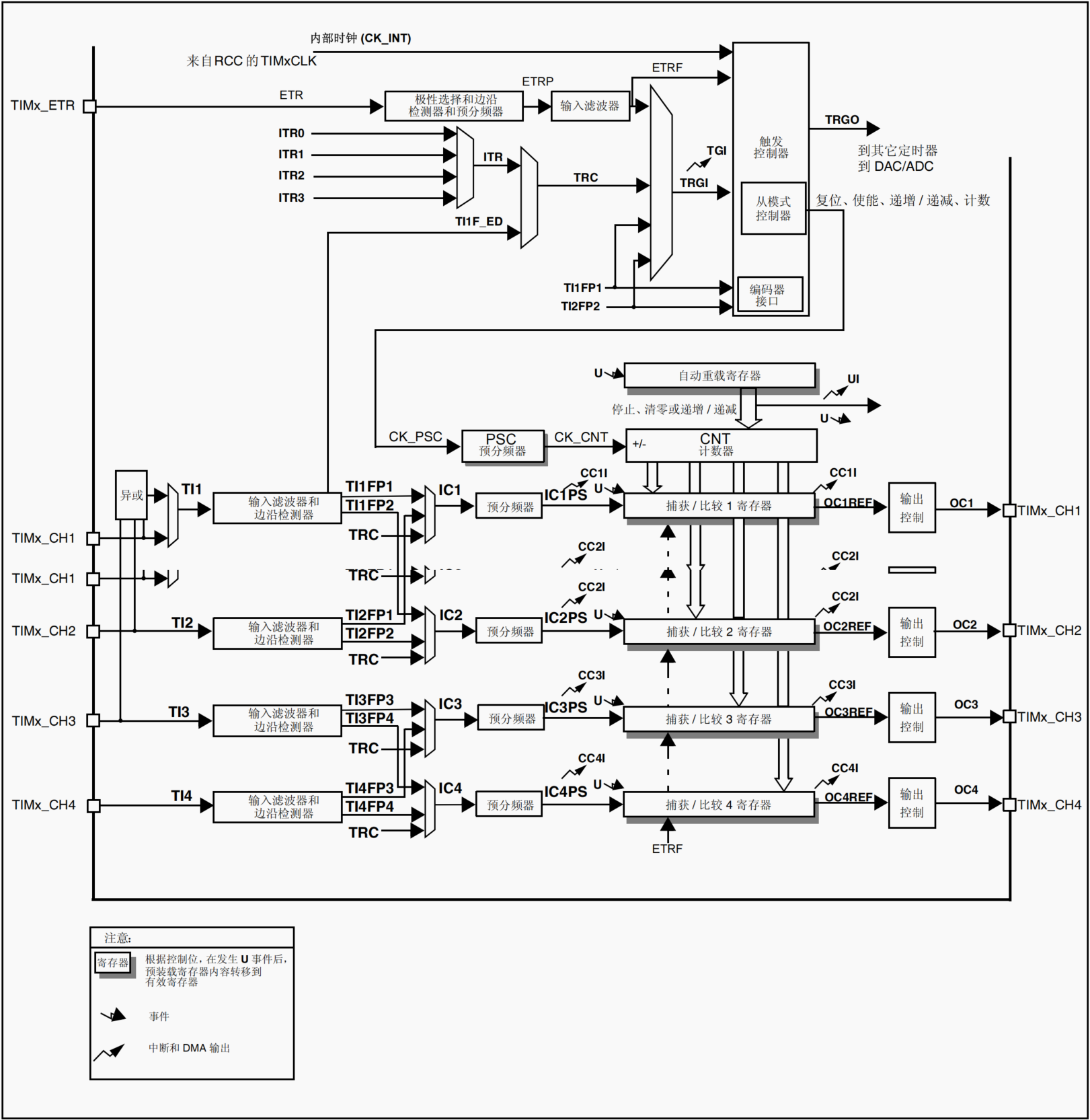

4.2 通用定时器框图

4.2.1 框图概述

在 STM32F407 中，通用定时器（如 TIM2、TIM3、TIM4、TIM5）的内部结构比基本定时器更加复杂和强大。
除了支持最基础的定时/计时功能外，还扩展支持：

• 输入捕获（测量外部信号特性）

• 输出比较（控制输出信号变化）

• PWM生成（脉宽调制应用）

• 编码器接口模式（读取旋转编码器位置信息）

相比基本定时器，通用定时器功能更加全面，应用范围更加广泛。

在 STM32F407 中，通用定时器（如 TIM2、TIM3、TIM4、TIM5）内部结构比基本定时器复杂得多。
它不仅支持普通的定时/计时功能，还支持输入捕获、输出比较、PWM生成、编码器接口等高级应用。

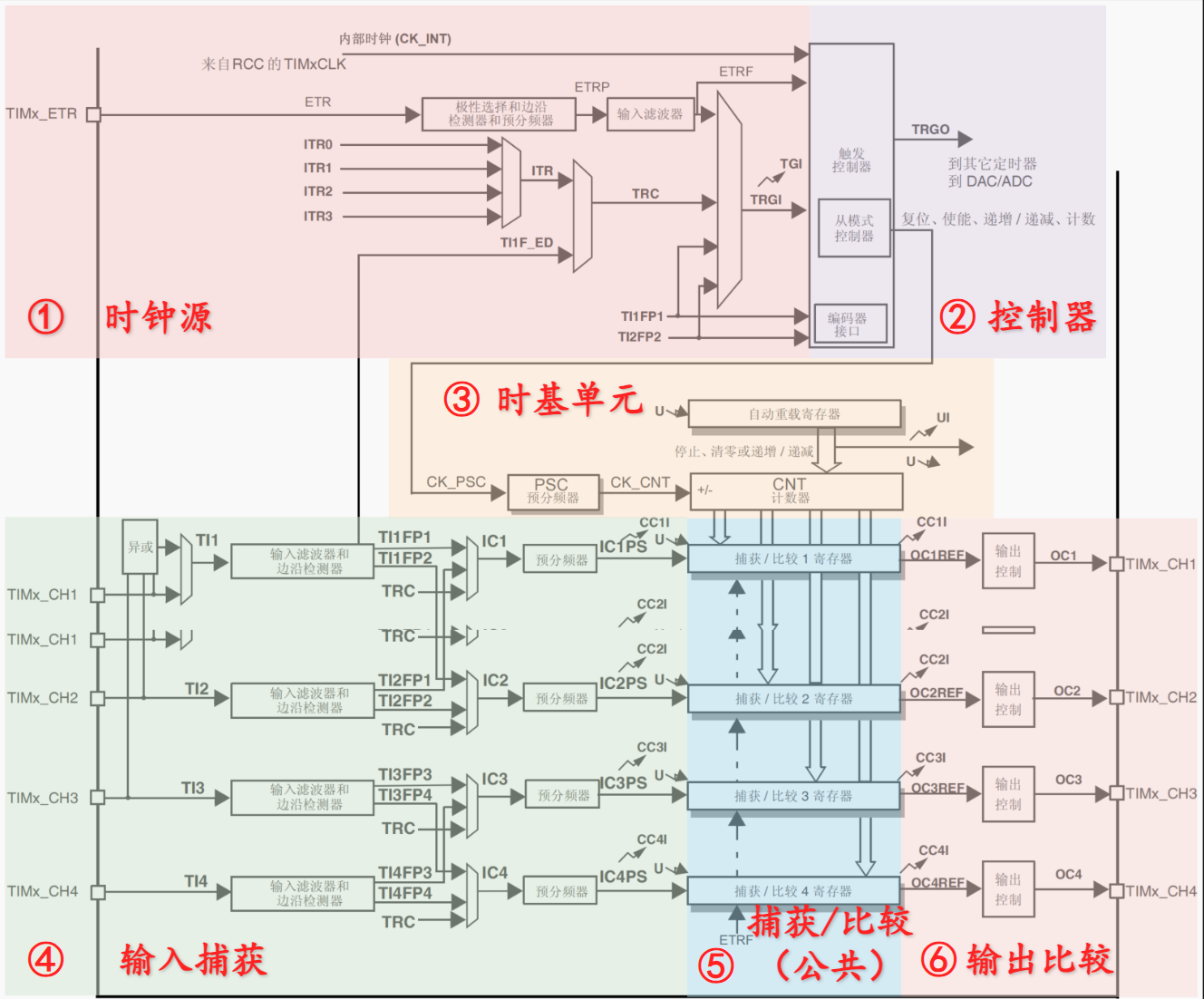

整张图可以清晰地分为 6大模块：

4.2 时钟源

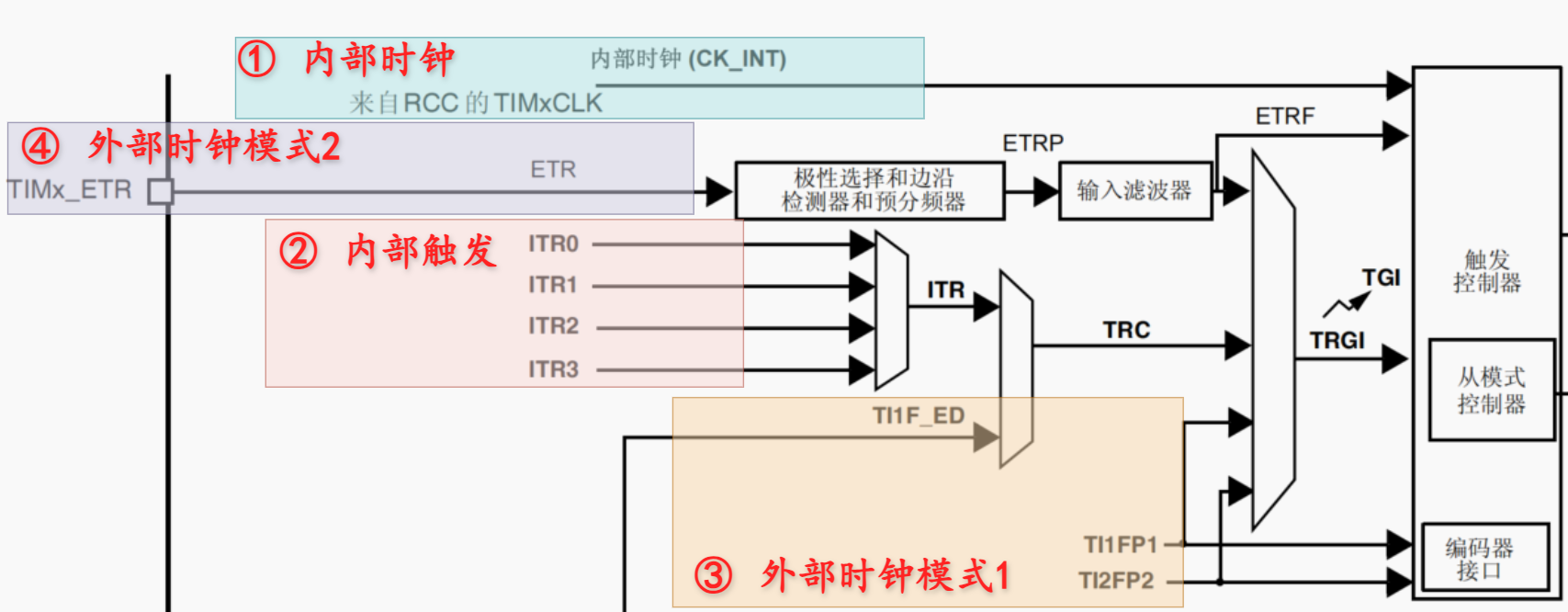

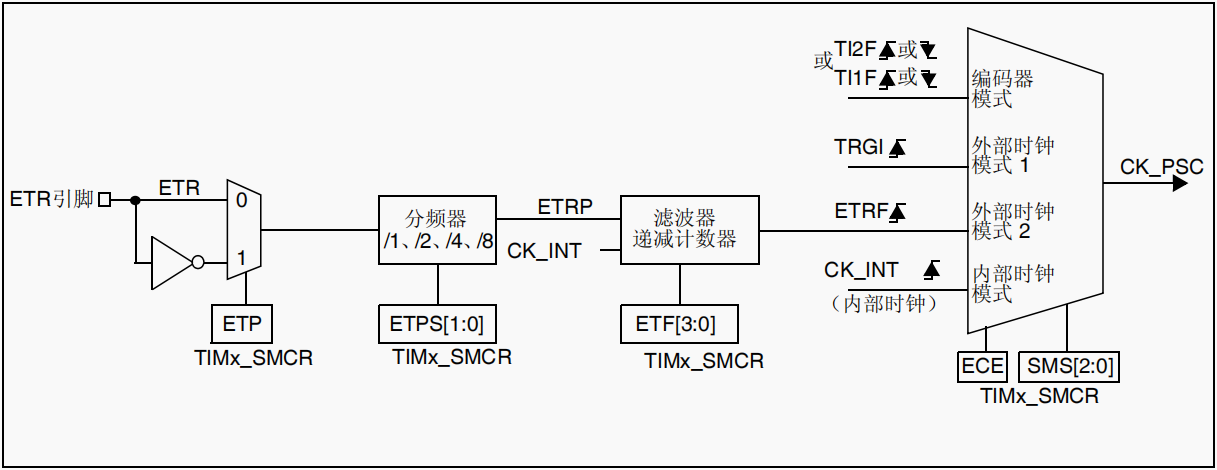

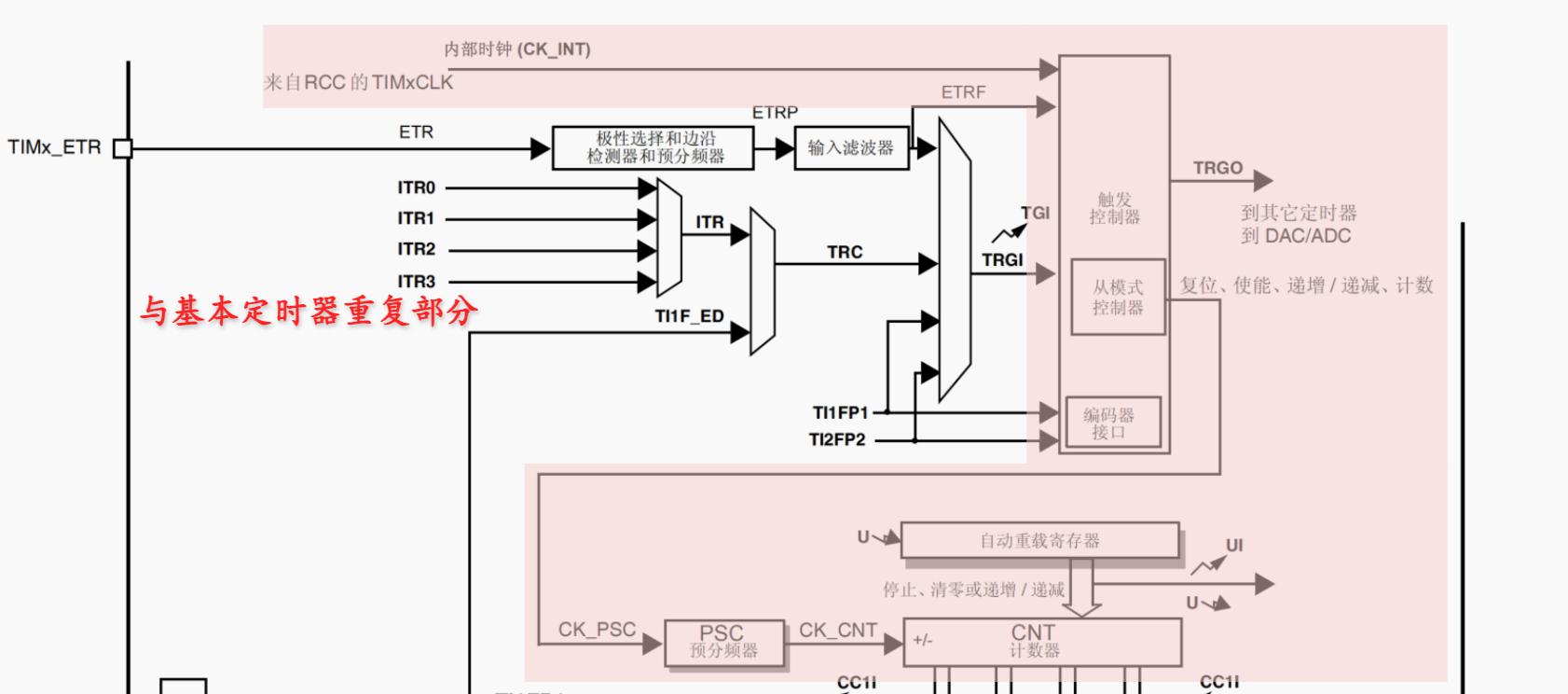

2.4.1 时钟源框图

4.2.2 时钟源简介

通用定时器的计数器时钟（CK_CNT）可以来自多种来源，主要包括：

4.2.3 时钟源控制寄存器

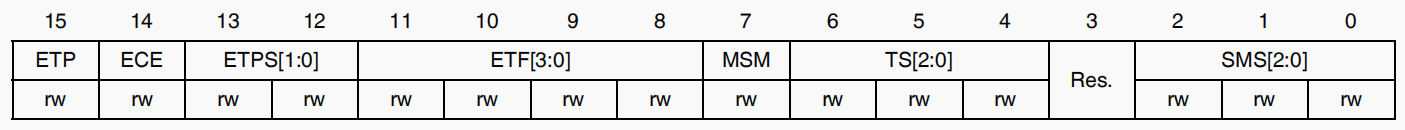

时钟源的控制寄存器是使用从模式寄存器 TIMxSMCR

1、内部时钟

如果要使用内部时钟，配置步骤如下：

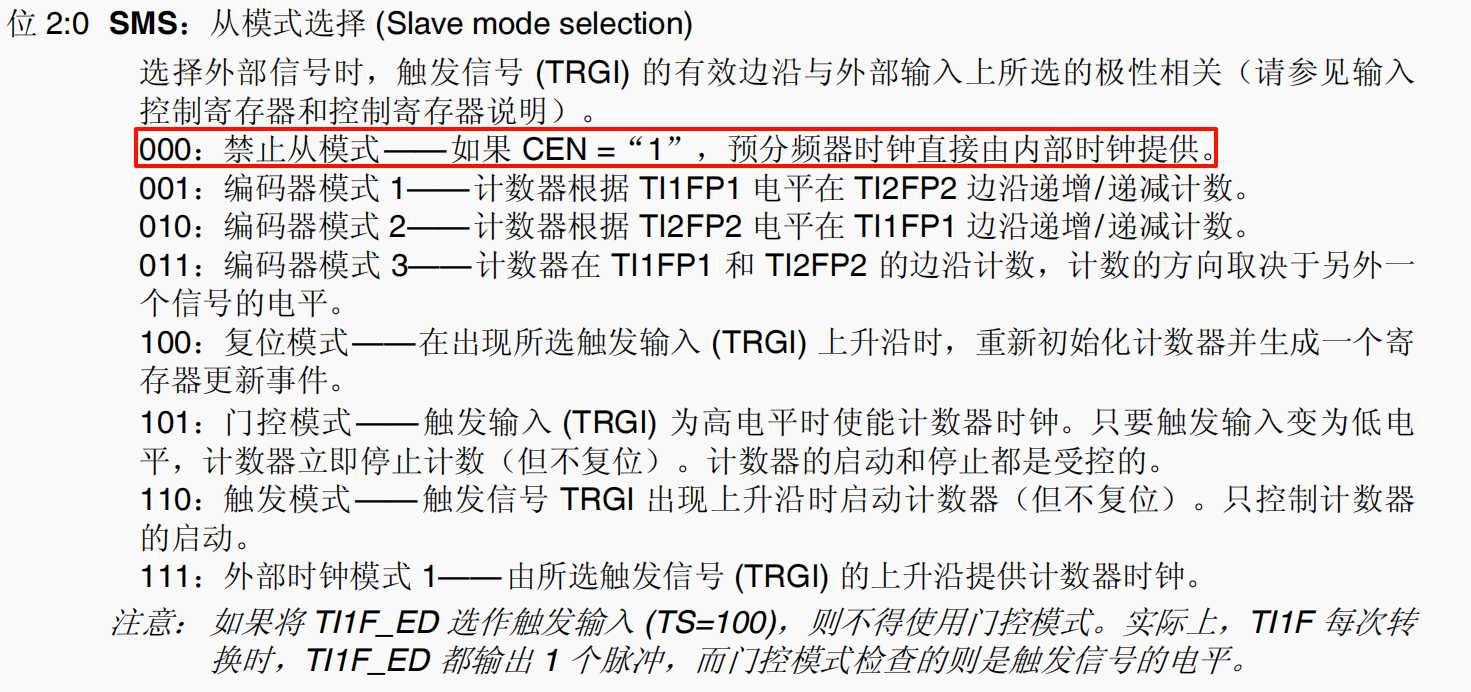

• 将 SMS 位设为 000 —— 禁止从模式，使用内部时钟。

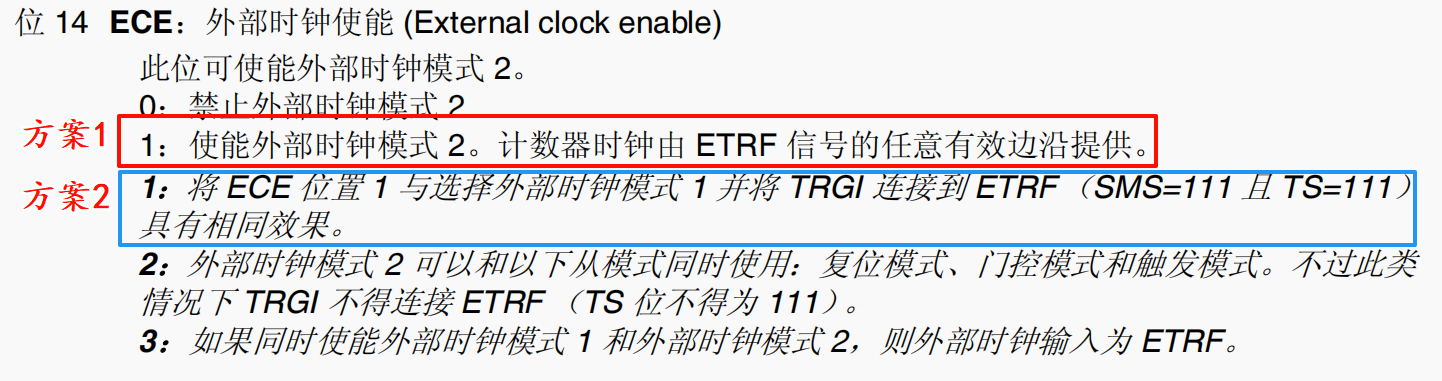

• 将 ECE 位设为 0 —— 禁止外部时钟模式2。

⚡ 这时计数器时钟由内部APB总线提供，常规的定时/计数应用就是这种模式。

如果要使用内部时钟，这需要将SMS 位 设置位 000 禁止从模式,然后需要将ECE位设置为0 禁止外部时钟模式2。

2、 外部时钟模式1（外部引脚TIx）

3、外部时钟模式2（外部触发ETR）

2.2.4 外部时钟模式1

1、配置流程

例如，要使递增计数器在 TI2 输入出现上升沿时计数，请执行以下步骤：

1.通过在 TIMx_CCMR1 寄存器中写入 CC2S=“01”来配置通道 2，使其能够检测 TI2 输入的上升沿。

2.通过在 TIMx_CCMR1 寄存器中写入 IC2F[3:0] 位来配置输入滤波时间（如果不需要任何滤波，请保持 IC2F=0000）。

注意： 由于捕获预分频器不用于触发操作，因此无需对其进行配置。

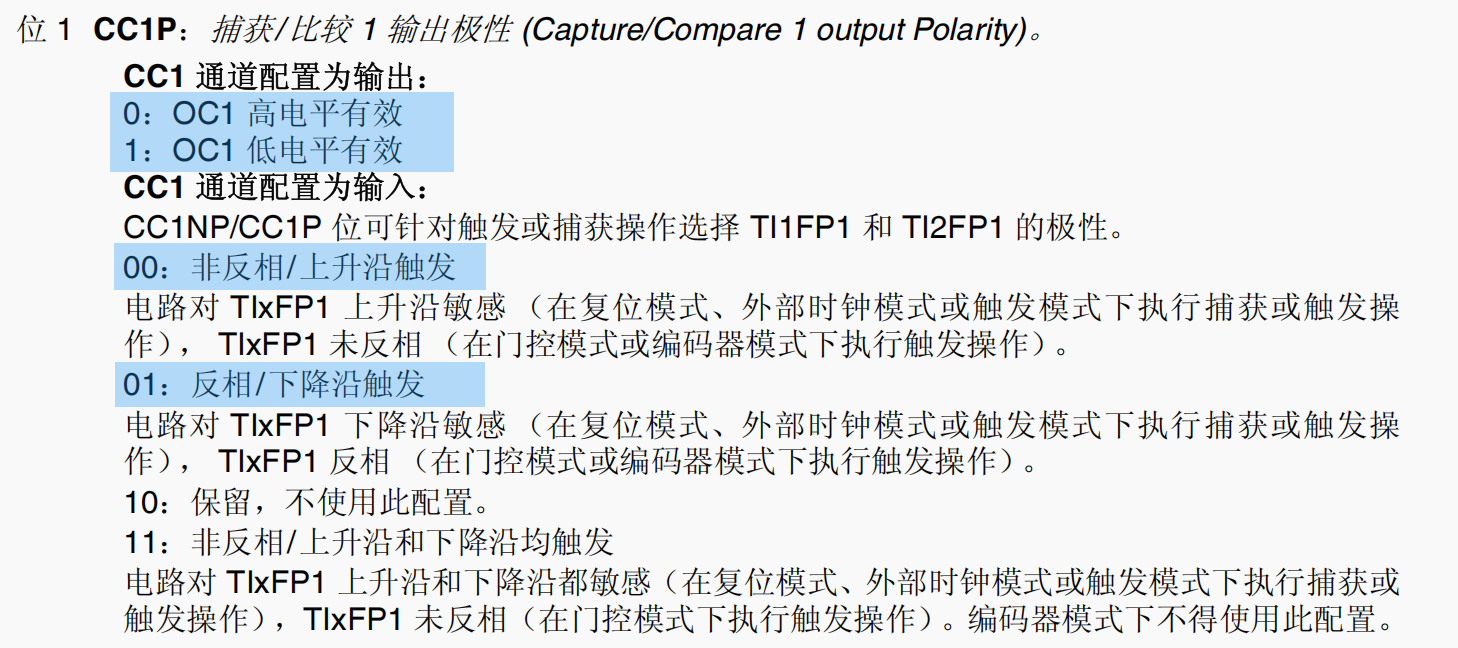

3.通过在 TIMx_CCER 寄存器中写入 CC2P=0 和 CC2NP=0 来选择上升沿极性。

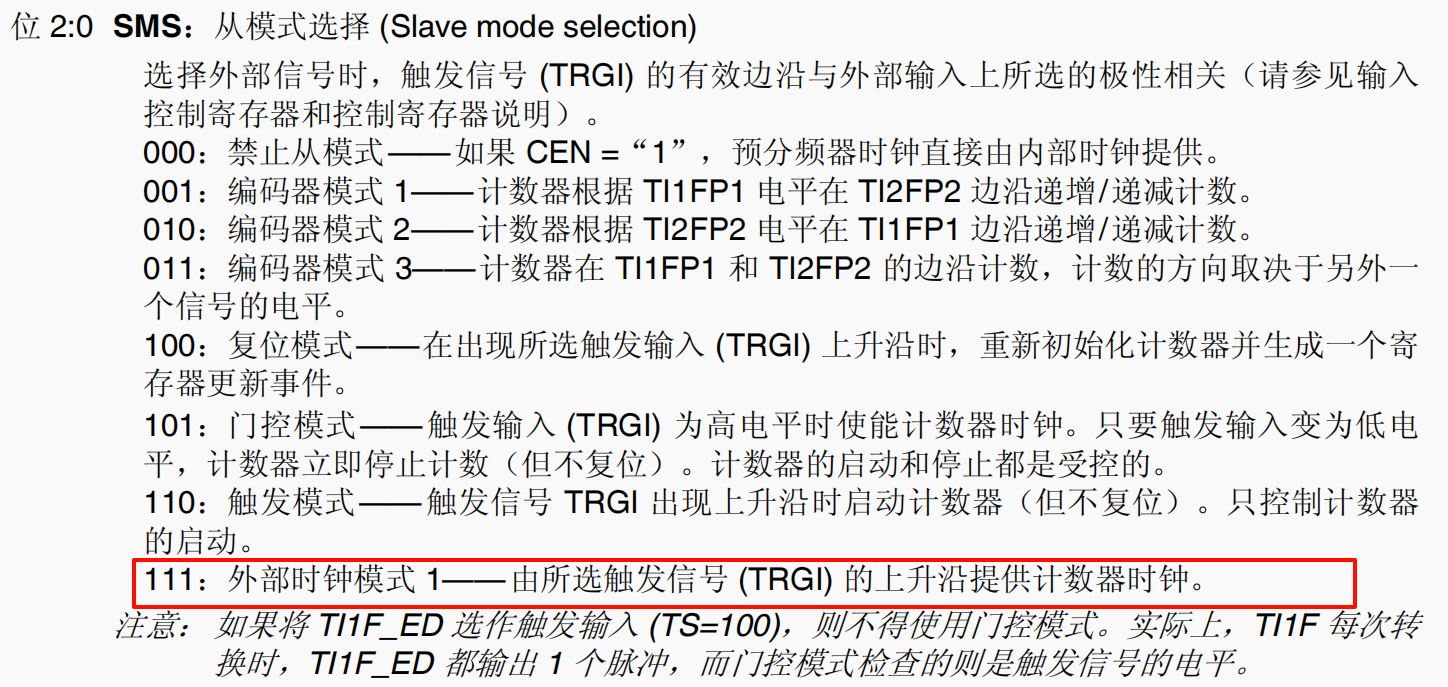

4.通过在 TIMx_SMCR 寄存器中写入 SMS=111，使定时器在外部时钟模式 1 下工作。

5.通过在 TIMx_SMCR 寄存器中写入 TS=110 来选择 TI2 作为输入源。

6.通过在 TIMx_CR1 寄存器中写入 CEN=1 来使能计数器。

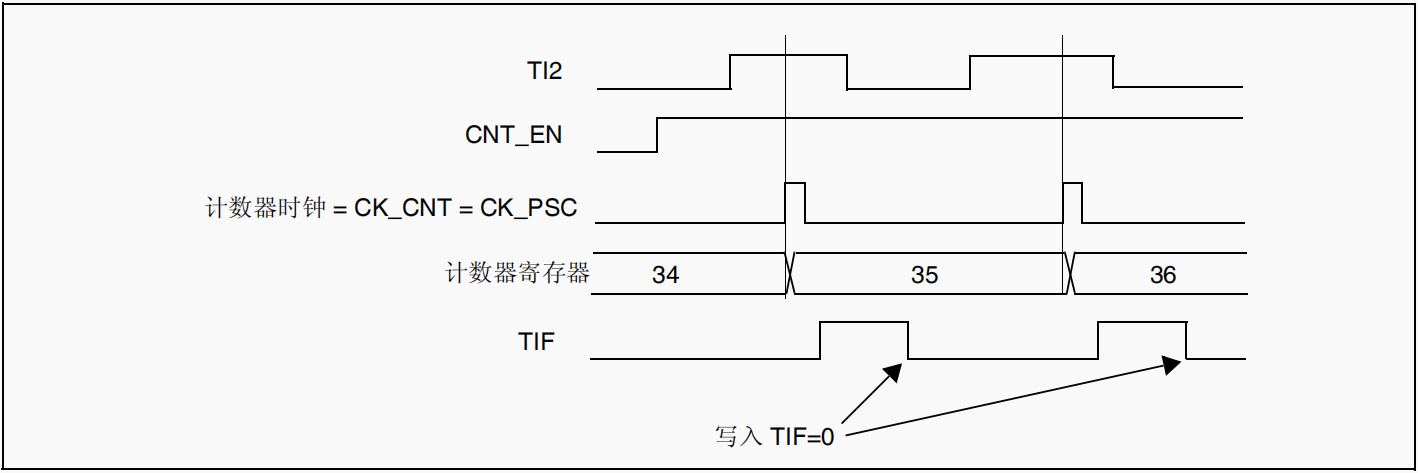

当 TI2 出现上升沿时，计数器便会计数一次并且 TIF 标志置 1。

TI2 的上升沿与实际计数器时钟之间的延迟是由于 TI2 输入的重新同步电路引起的。

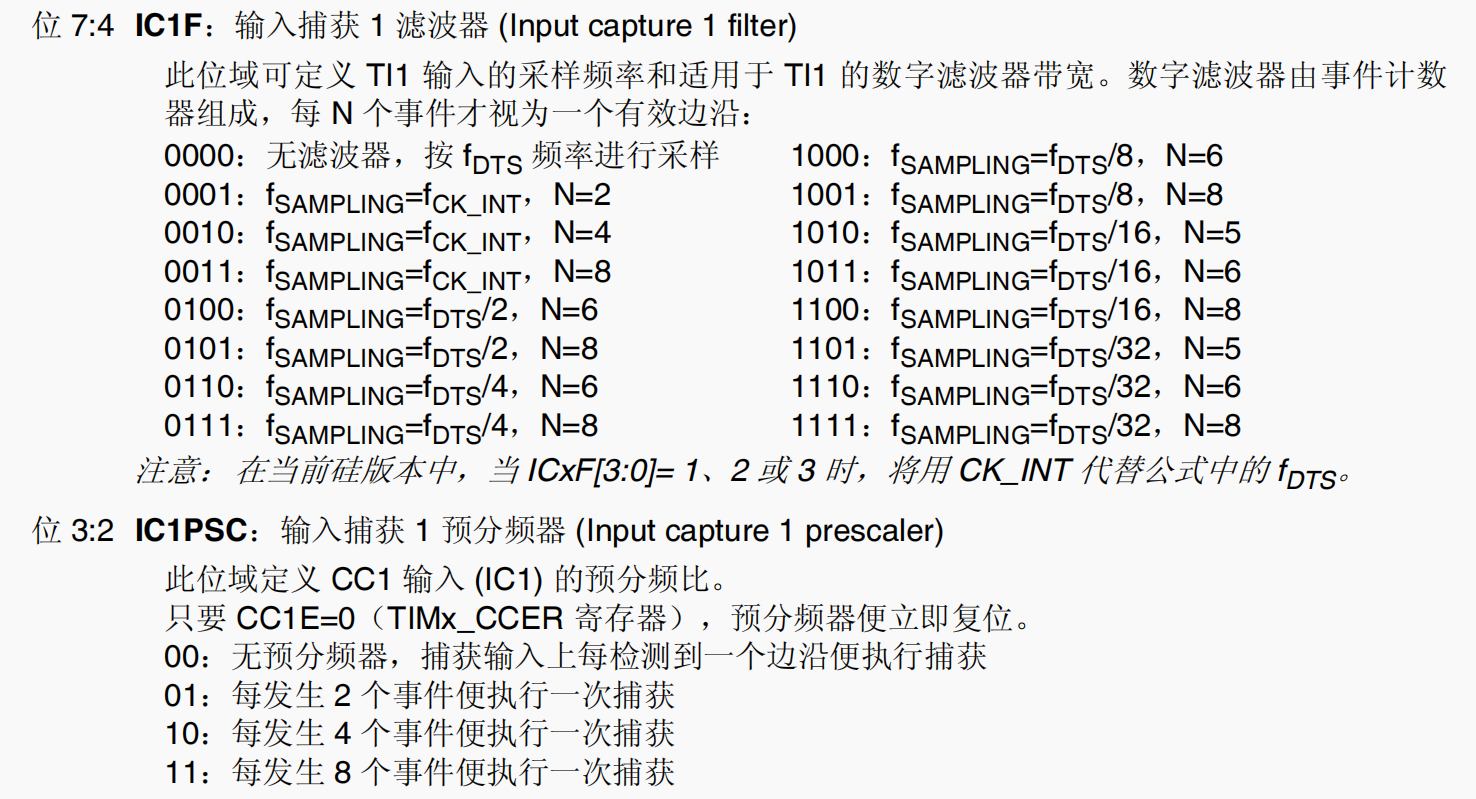

2、输入捕获过滤寄存器

滤波器原理如下

滤波规则

• 例如N=4：

  • 必须连续4次采样结果一致，才认为一次有效跳变。

  • 如果采样过程中出现了不一致，计数器会清零重来。

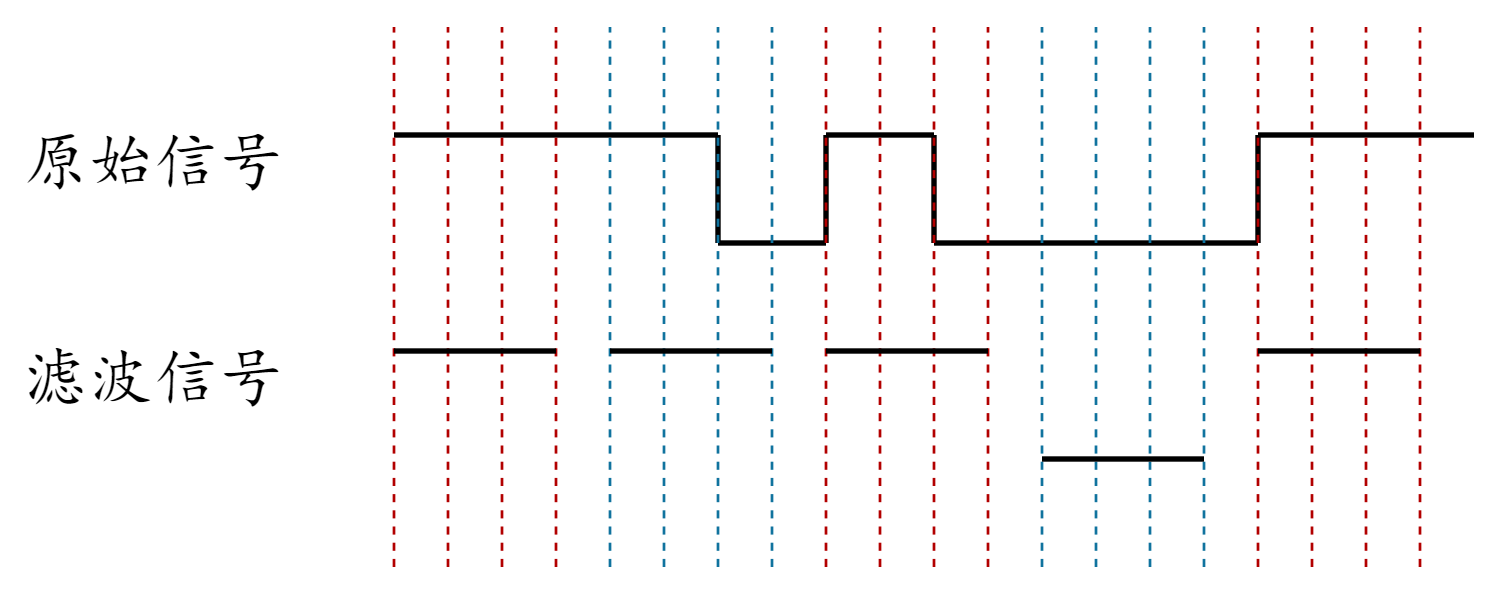

滤波器示意图

在图中可以看到：

• 第一次小抖动（只持续了两三个采样周期）——被滤掉，不算跳变。

• 只有稳定连续超过4次采样结果一致的变化，才被视为真正跳变。

3、边沿检测方式

选择检测上升沿、下降沿或者双边沿。

4、触发方式选择

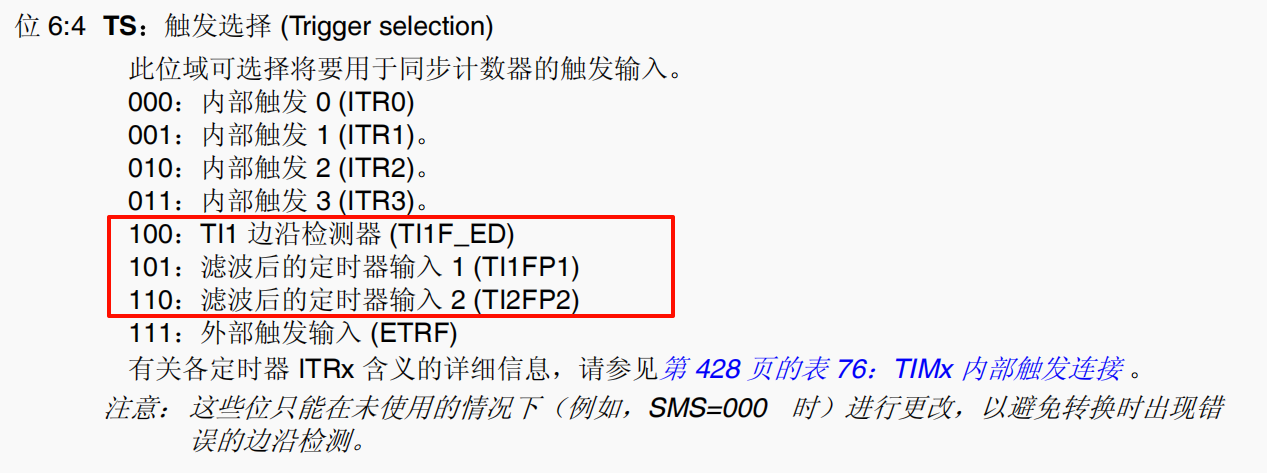

选择用于触发同步计数的源，常用TI1、TI2等外部输入。

5、从模式选择

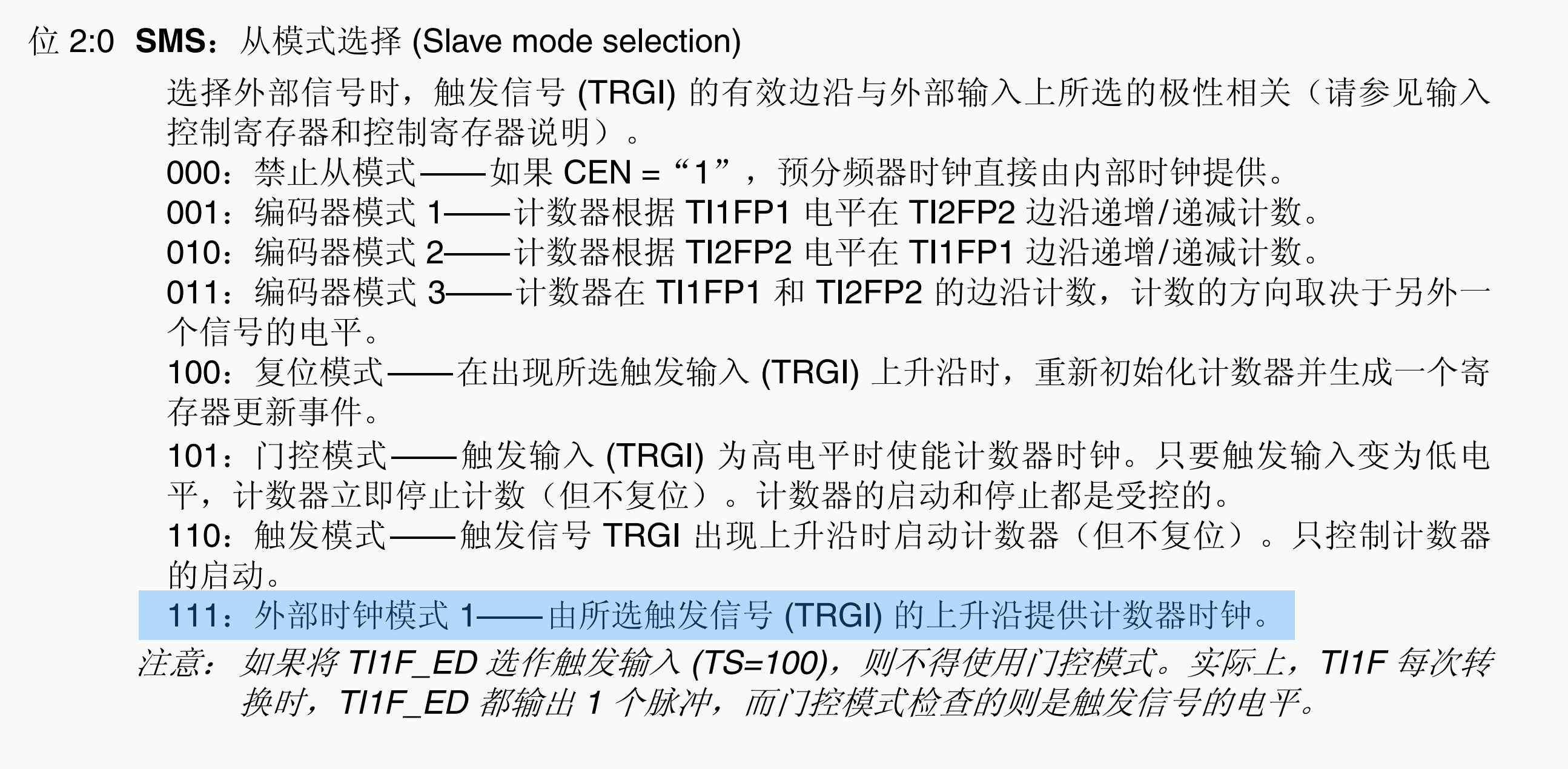

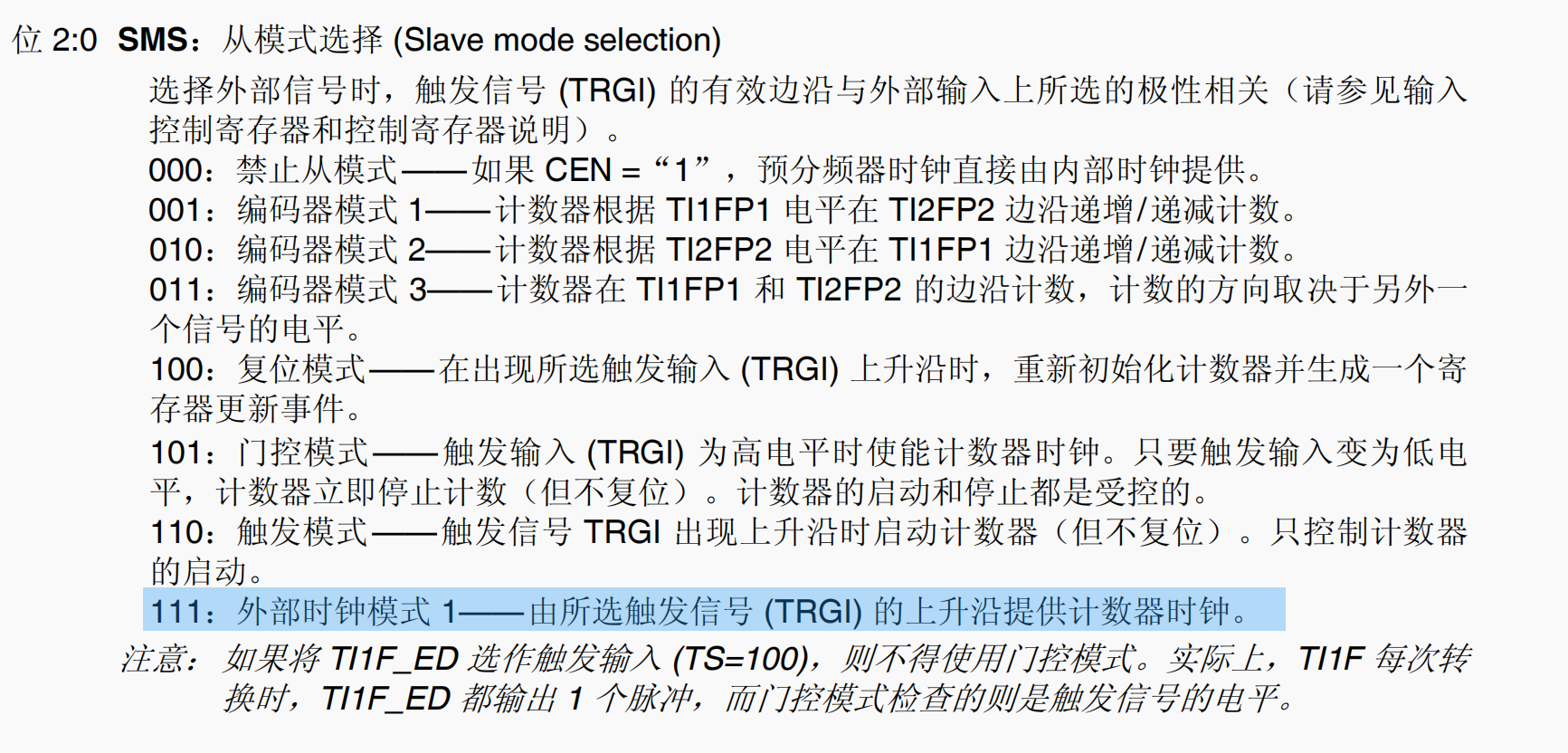

在 从模式选择（SMS） 中设置：

2.2.5 外部时钟模式2

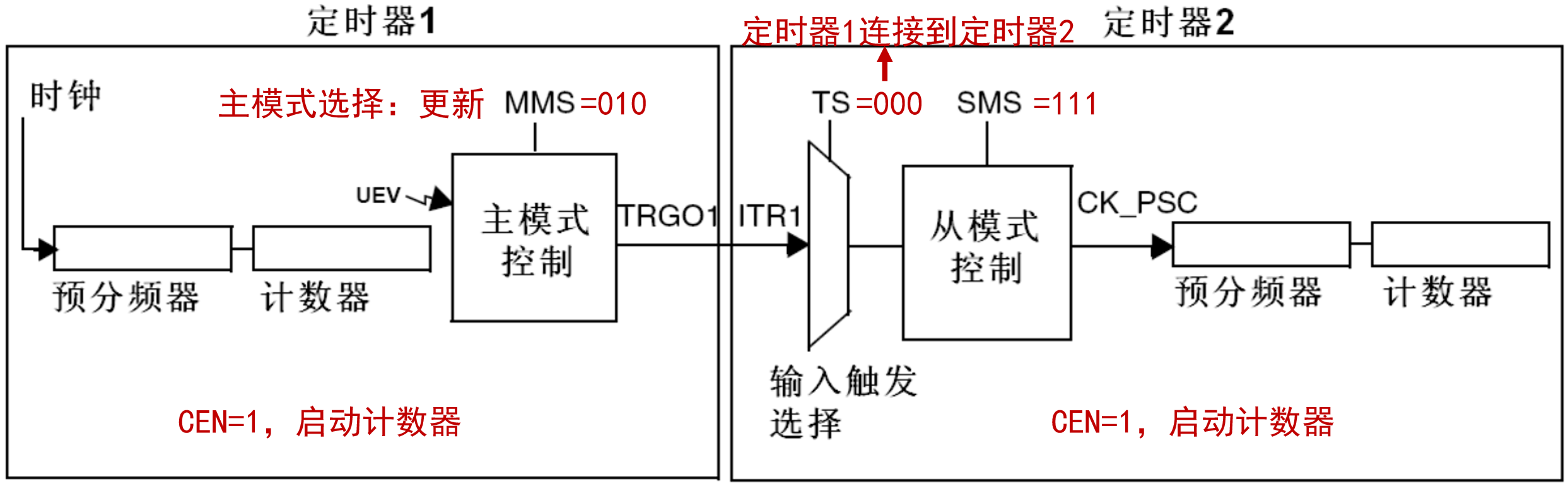

2.2.6 定时器级联

10s

TIMx_CR2寄存器 MMS位

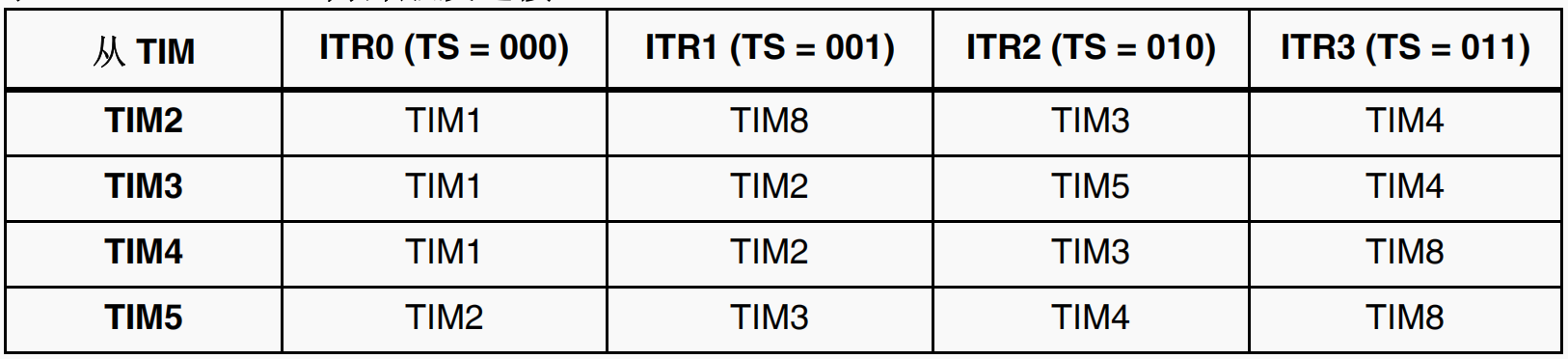

内部触发选择表

4.3 通用定时器-输出比较

4.3.1 框图介绍

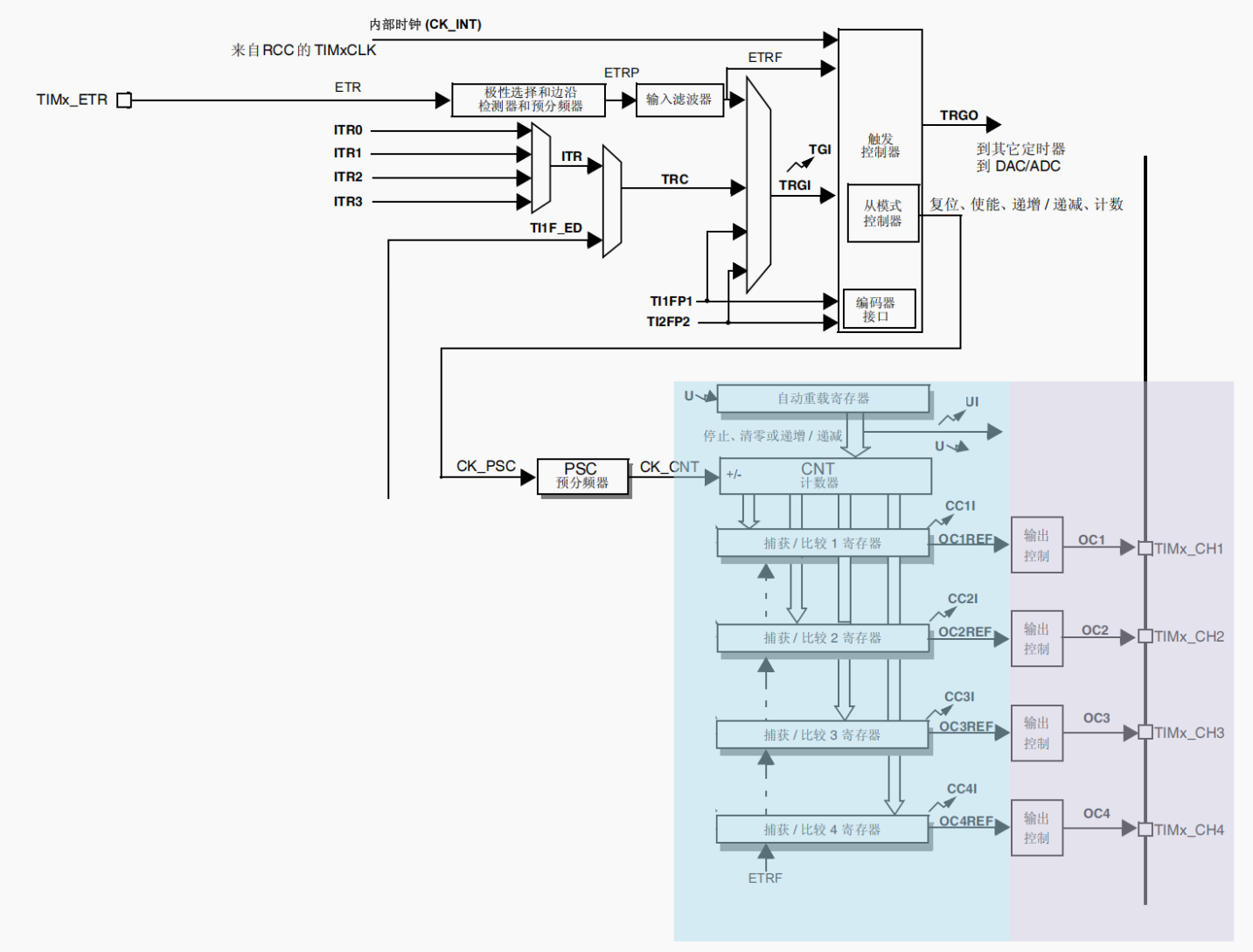

1、总框图

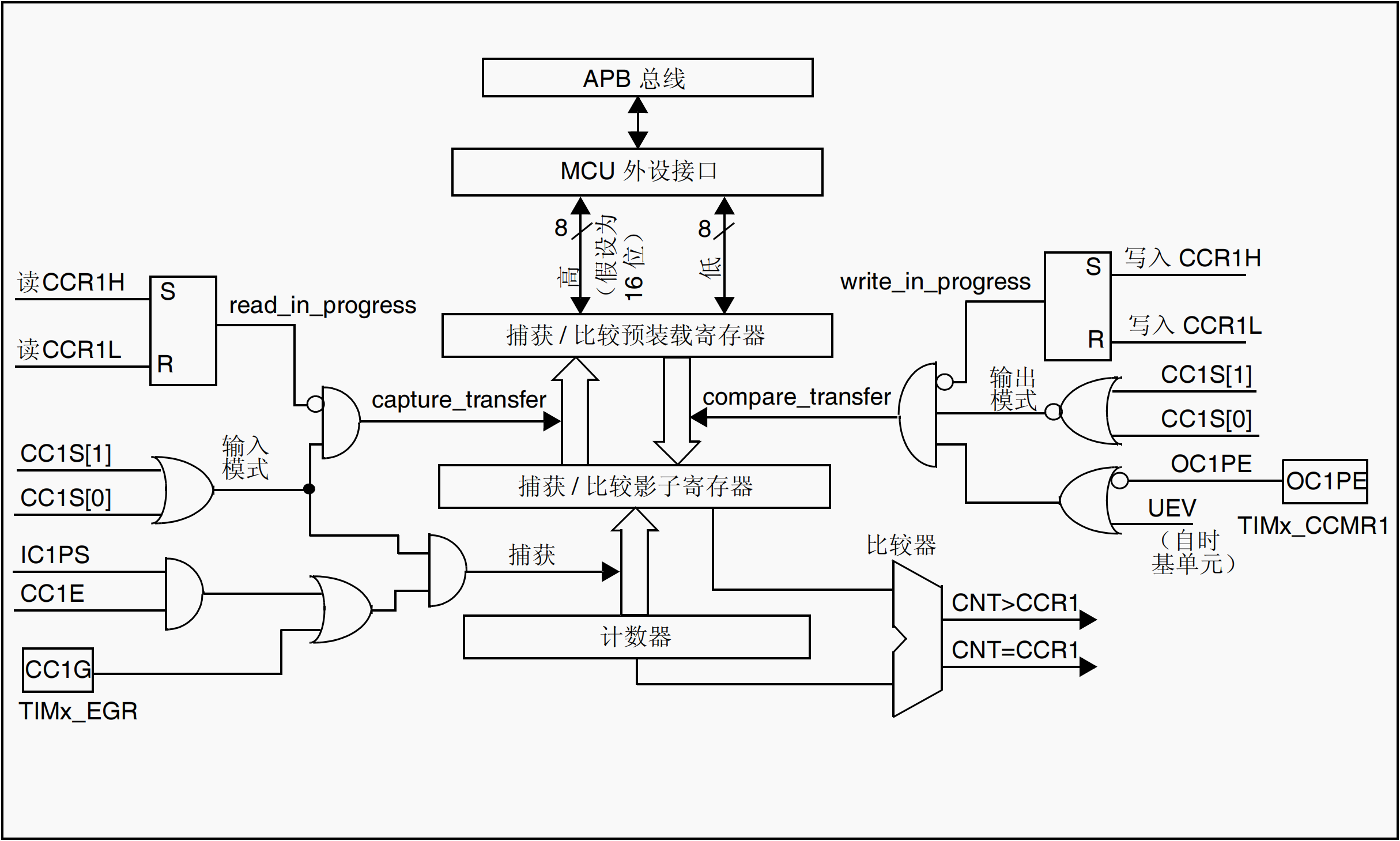

2、捕获/比较通道电路

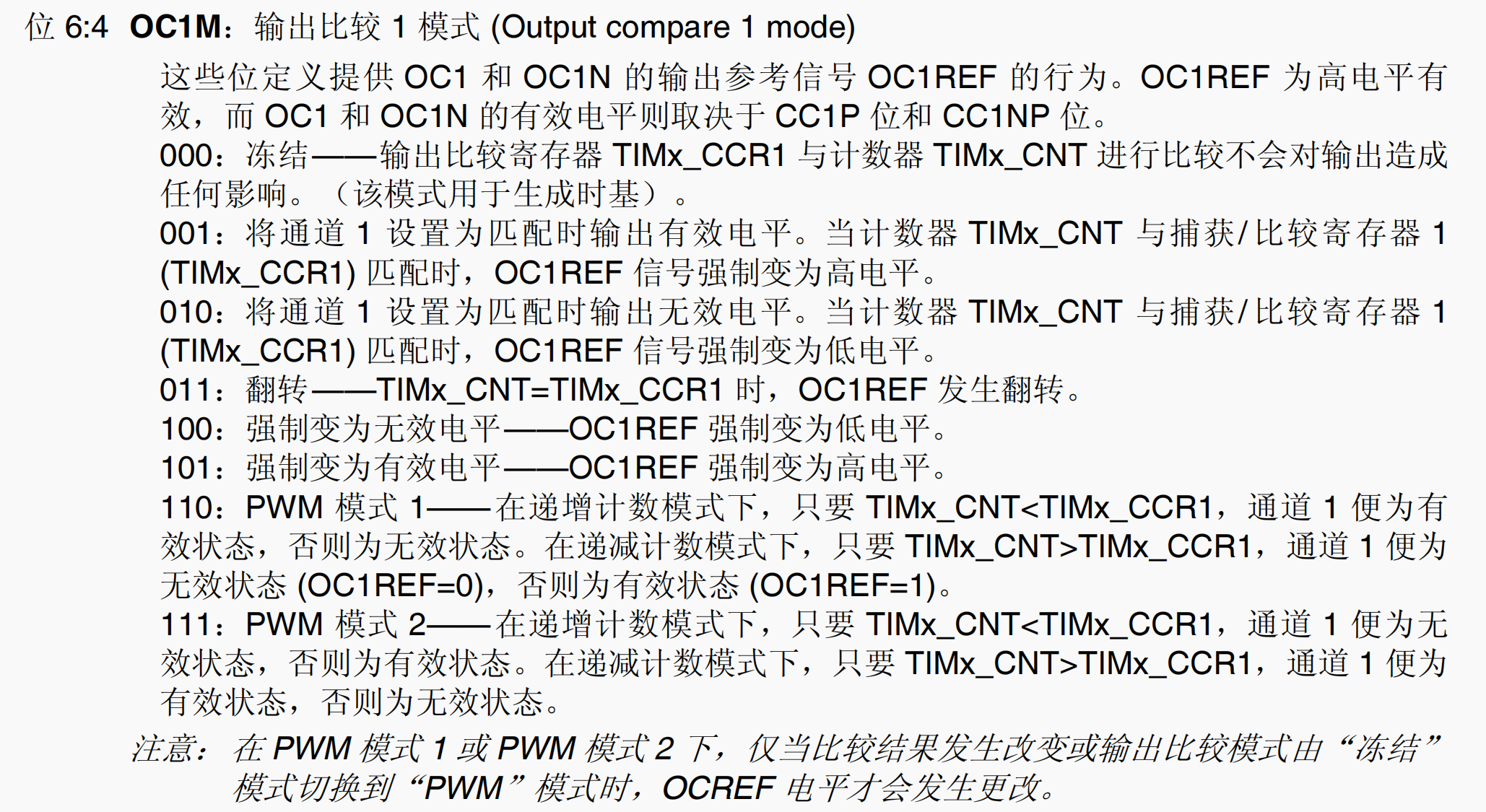

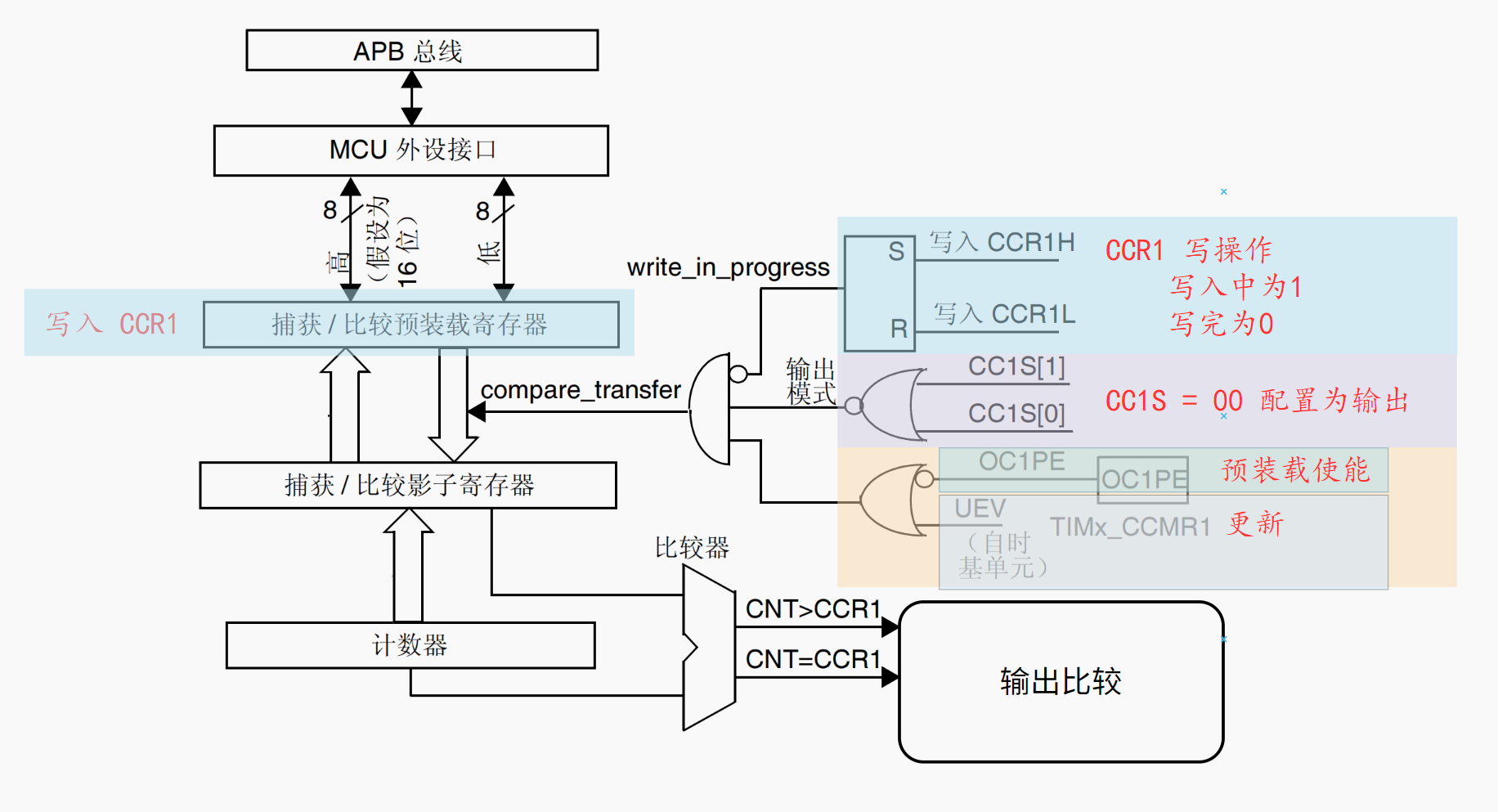

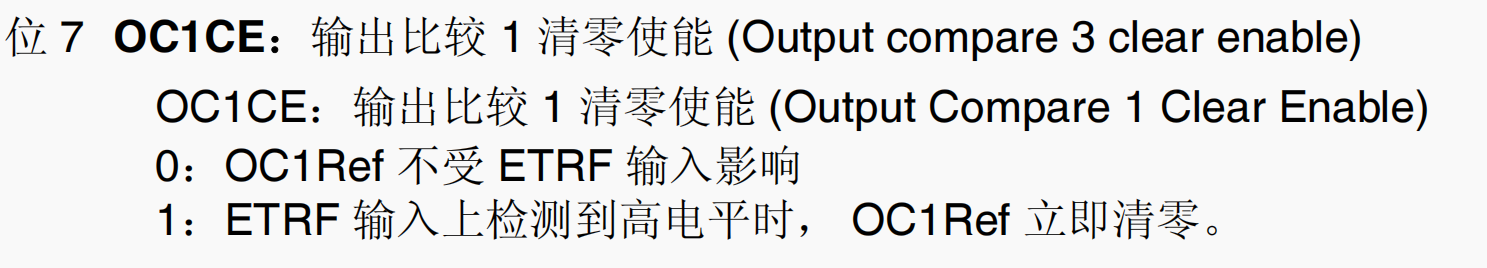

3、输出比较

4.3.2 PWM原理

1、基本理解

想象一下，PWM（脉冲宽度调制）其实就是反复地"开关"一个引脚。
而我们要做的，就是控制开关多久开，多久关，形成有规律的脉冲信号。

这就是靠定时器里的两个寄存器来做到的：

• ARR（自动重装载寄存器）：控制多长时间算一圈。

• CCRx（比较寄存器）：控制什么时候开始输出高电平。

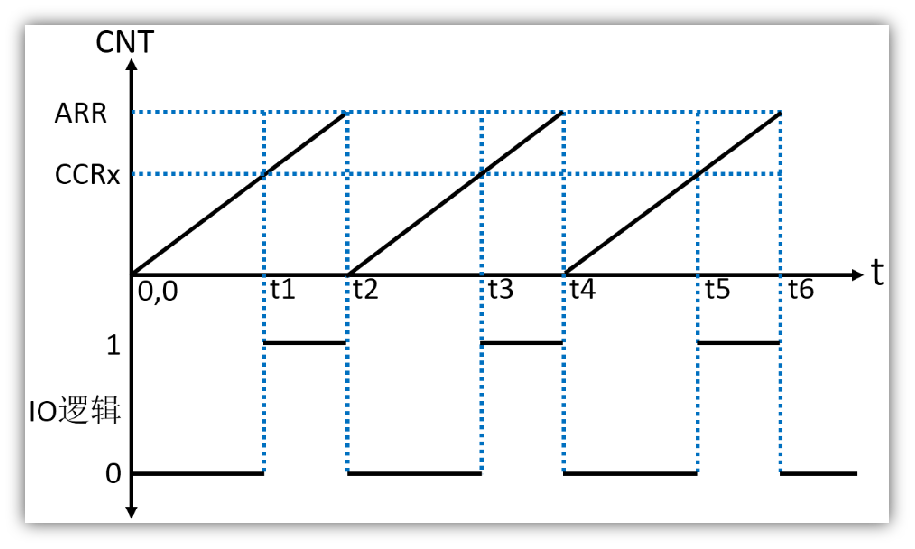

2、简单规则

定时器内部有个小计数器 CNT，从0开始不断加。

在计数过程中：

• 当 CNT < CCRx，IO输出 0（低电平）

• 当 CNT >= CCRx，IO输出 1（高电平）

计到 ARR，就重新归零，重新开始一轮。

3、通俗举例

假设：

• ARR = 100，一圈数到100结束。

• CCRx = 30，当数到30时IO引脚变成高电平。

那么：

• 从 0 数到 29 —— IO引脚是 低电平。

• 从 30 数到 100 —— IO引脚是 高电平。

• 然后又从0重新开始，周而复始。

这样就形成了一个PWM波，
开一段时间，关一段时间，循环进行。

• 周期时间由 ARR 决定（也就是一圈的长度）

• 占空比（高电平占的比例）由 CCRx 决定

看一张图就明白了

• 黑色线是CNT计数器的值。

• 蓝色线是IO口的输出电平变化。

4.3.3 PWM模式

1、PWM模式介绍

在STM32定时器中，PWM模式控制着当计数器 CNT 与捕获比较寄存器 CCRx 比较时，输出引脚的电平变化。

根据模式不同，分为两种基本PWM输出模式：

2、递增计数和递减计数下的行为

3、有效电平与无效电平的定义

• 有效/无效由 TIMx_CCER 寄存器中的 CCxP 位控制：

  • CCxP=0 ：OC通道输出高电平为有效电平

  • CCxP=1 ：OC通道输出低电平为有效电平

✅ 注意：有时为了兼容不同的负载特性（比如高电平点亮，低电平点亮）需要调整 CCxP。

4、图解：PWM模式波形

|PWM模式1|PWM模式2|
|:--|:--|:--|
|递增计数|从低电平跳到高电平|从高电平跳到低电平|
|递减计数|从高电平跳到低电平|从低电平跳到高电平|

通过控制 ARR 和 CCRx 的设置，可以灵活调整：

• PWM周期（由 ARR 控制）

• PWM占空比（由 CCRx 控制）

• PWM模式1：适合普通脉冲输出，大部分应用场景。

• PWM模式2：适合需要反相输出的场景。

• 有效电平由CCxP位配置，要根据具体外设（比如LED、蜂鸣器）需求设置高/低电平有效。

PWM模式1：
递增：CNT < CCRx，输出有效电平
CNT >= CCRx，输出无效电平
递减：CNT > CCRx，输出无效电平
CNT <= CCRx，输出有效电平
PWM模式2：
递增：CNT < CCRx，输出无效电平
CNT >= CCRx，输出有效电平
递减：CNT > CCRx，输出有效电平
CNT <= CCRx，输出无效电平

有/无效状态由TIMx_CCER决定
CCxP=0：OCx高电平有效
CCxP=1：Ocx低电平有效

4.3.4 标准库

输出比较功能，STM32官方固件库提供了非常便捷的标准函数和结构体，可以快速完成通道的初始化配置。

1、库函数

/**
 * @brief 初始化输出比较通道（PWM输出）
 * @param TIMx 要配置的定时器
 * @param TIM_OCInitStruct 配置结构体
 * @note 通常需要搭配通道使能函数 TIM_Cmd 或 TIM_OCxPreloadConfig 一起使用
 */
void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);

📖 注意：

• TIM_OC1Init 对应 CH1 通道

• TIM_OC2Init 对应 CH2 通道

• TIM_OC3Init 对应 CH3 通道

• TIM_OC4Init 对应 CH4 通道

其他常用辅助函数：

/**
 * @brief 使能/失能通道输出功能
 */
void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, FunctionalState NewState);

/**
 * @brief 使能/失能通道预装载功能（推荐开启）
 */
void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);

2、结构体

标准库使用以下结构体来配置输出比较参数：

typedef struct
{
    uint16_t TIM_OCMode;      // OC通道模式选择（PWM模式1 / PWM模式2 / Timing / Toggle）
    uint16_t TIM_OutputState; // 输出使能（ENABLE / DISABLE）
    uint16_t TIM_Pulse;       // CCRx捕获比较寄存器的值（决定PWM占空比）
    uint16_t TIM_OCPolarity;  // 输出极性（高电平有效/低电平有效）
} TIM_OCInitTypeDef;

各字段含义简明解释：

4.3.5 PWM频率与占空比总结

1. PWM频率计算公式

PWM信号频率由以下公式决定：

$$
f_{PWM} = \frac{f_{APB1 \times 2}}{(PSC + 1) \times (ARR + 1)}
$$

注意：

• TIM2 ~ TIM5挂在APB1总线上，若APB1=42MHz，则TIM2定时器实际时钟频率是 84MHz。

• 所以要使用APB1频率 × 2进行计算。

2. 占空比控制

PWM的占空比表示一个周期中高电平所占的比例。

占空比计算公式：
$$
D{uty}% = \frac{CCR}{ARR + 1} \times 100%
$$

3. PWM设置小技巧

4. 示例快速参考表

✅ 计算方式示例（以1KHz为例）：

$$
f_{PWM} = \frac{84,\text{MHz}}{(83+1)\times(999+1)} = 1,\text{KHz}
$$

4.4 通用定时器-输出比较

4.5 通用定时器实验：PWM控制蜂鸣器

4.5.1 实验目标

• 使用通用定时器 TIM2_CH1（PA15） 输出 PWM波。

• 调整PWM占空比，实现蜂鸣器呼吸灯效果。

• 熟悉TIM2定时器PWM输出的初始化流程。

4.5.2 硬件连接

4.5.3 实验原理

• TIM2定时器通过PWM模式输出控制IO电平变化。

• 通过占空比的增减，实现蜂鸣器声音的由强到弱的循环变化，形成呼吸效果。

4.5.4 配置流程

1. 开启 GPIOA 和 TIM2 时钟。

2. 配置 PA15 引脚为复用功能（AF）。

3. 配置 TIM2 的基本计数器参数（计数模式、分频、周期等）。

4. 配置 TIM2 的 PWM输出参数（PWM模式、初始占空比等）。

5. 使能 TIM2，开始输出PWM波。

4.5.5 代码实现

1、 Bsp_BeepPwm.h

#ifndef __BSP_BEEP_PWM_H
#define __BSP_BEEP_PWM_H

#include "stm32f4xx.h"

// 初始化PWM
void BEEP_PWM_Init(uint16_t arr, uint16_t psc);

// 设置占空比
void BEEP_PWM_SetDuty(uint16_t duty);

#endif

2、 Bsp_BeepPwm.c

#include "Bsp_BeepPwm.h"

/**
 * @brief 蜂鸣器PWM初始化（TIM2_CH1 -> PA15）
 * @param arr PWM周期自动重装载值
 * @param psc 预分频值
 */
void BEEP_PWM_Init(uint16_t arr, uint16_t psc)
{
    // 1. 定义结构体
    GPIO_InitTypeDef GPIO_InitStruct;
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;
    TIM_OCInitTypeDef TIM_OCInitStruct;

    // 2. 开启GPIOA和TIM2时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    // 3. 配置PA15为复用功能TIM2_CH1
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource15, GPIO_AF_TIM2);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;           // 选择PA15引脚
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;         // 设置为复用模式
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz;   // 输出速度100MHz
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;       // 推挽输出
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;         // 上拉
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 4. 配置TIM2基本参数
    TIM_TimeBaseStruct.TIM_Period = arr;              // 自动重装载值（决定PWM周期）
    TIM_TimeBaseStruct.TIM_Prescaler = psc;           // 预分频器（决定计数频率）
    TIM_TimeBaseStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 时钟分频，不分频
    TIM_TimeBaseStruct.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStruct);

    // 5. 配置TIM2的PWM输出模式
    TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1;    // PWM模式1
    TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable; // 开启输出
    TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;     // 有效电平为高电平
    TIM_OCInitStruct.TIM_Pulse = 0;                   // 初始脉冲宽度（占空比0%）
    TIM_OC1Init(TIM2, &TIM_OCInitStruct);

    // 6. 允许捕获比较寄存器预装载
    TIM_OC1PreloadConfig(TIM2, TIM_OCPreload_Enable);

    // 7. 允许ARR寄存器预装载
    TIM_ARRPreloadConfig(TIM2, ENABLE);

    // 8. 启动TIM2
    TIM_Cmd(TIM2, ENABLE);
}

/**
 * @brief 设置PWM占空比
 * @param duty 占空比值，范围 0~ARR
 */
void BEEP_PWM_SetDuty(uint16_t duty)
{
    TIM_SetCompare1(TIM2, duty);
}

3、 主程序 main.c

#include "stm32f4xx.h"
#include "Bsp_BeepPwm.h"
#include "Delay.h"  // 延时库

int main(void)
{
    uint16_t duty = 0;
    uint8_t dir = 0; // 0-增加，1-减少

    Delay_Init(168);                  // 延时初始化（168MHz系统时钟）
    BEEP_PWM_Init(999, 83);            // PWM初始化（1kHz频率）

    while (1)
    {
        Delay_ms(10); // 每10ms更新一次，占空比慢慢变化

        if (dir == 0)
        {
            duty++;
            if (duty >= 999)
                dir = 1; // 达到最大，占空比开始减少
        }
        else
        {
            duty--;
            if (duty == 0)
                dir = 0; // 回到0，占空比开始增加
        }

        BEEP_PWM_SetDuty(duty); // 更新PWM占空比
    }
}

注意事项

• PA15默认复用为JTAG，需要关闭JTAG或配置好引脚复用，否则无法正常使用。

• PWM频率=主频/((PSC+1)*(ARR+1))，可以通过调整ARR和PSC控制频率。

• 呼吸效果的快慢可以通过Delay_ms调整。

⚡ 程序说明

• 频率设置：TIM2计数频率 = 84MHz / (83+1) = 1MHz
  PWM频率 = 1MHz / (999+1) = 1kHz

• 呼吸效果：占空比从0%逐渐增加到100%，再回落到0%。

• 蜂鸣器效果：声音从弱到强，再从强到弱，循环。

4.6 通用定时器实验：舵机控制

4.6.1 实验目标

• 掌握定时器输出PWM脉冲信号的方法。

• 学会通过调整PWM脉宽控制舵机角度。

• 实现通过程序控制舵机从0°到180°平滑转动。

4.6.2 硬件连接

注意：舵机一般需要外接5V供电，确保供电电流足够，否则容易导致舵机抖动或复位。

4.6.3 舵机控制原理

1、什么是舵机

舵机（Servo）是一种可以精确控制转动角度的电机。
广泛应用于：

• 机械臂

• RC遥控模型

• 智能机器人

舵机内部通常包含：

• 小型电机

• 减速齿轮组

• 位置传感器（电位器）

• 控制电路

2、舵机信号要求（PWM信号）

• 舵机通过识别输入的PWM信号脉宽，来调整自身的角度位置。

• 固定PWM周期20ms，脉冲宽度控制角度变化。

• 在STM32中，使用定时器的PWM输出功能来产生精确的控制脉冲。

20ms 占空比 高电平 0.5ms
简单理解：

• 脉冲越短 ➔ 舵机角度越小

• 脉冲越长 ➔ 舵机角度越大

3、控制思路

我们通过STM32的定时器PWM功能来输出这种特殊的控制脉冲。

核心步骤：

1. 配置一个定时器（比如TIM3）

2. 设置定时器频率 = 50Hz（周期20ms）

3. 通过修改比较寄存器（CCR）来调整PWM脉冲宽度（0.5ms~2.5ms）

4. 舵机根据脉冲宽度，旋转到对应的角度

4、计算公式

假设APB1时钟 = 42MHz，TIM3时钟 = 84MHz：

• 预分频器 Prescaler = 83

  • 84MHz ÷ (83+1) = 1MHz

• 自动重装载 ARR = 19999

  • 1MHz ÷ (19999+1) = 50Hz

• PWM脉冲宽度

  • 500us = 500计数

  • 1500us = 1500计数

  • 2500us = 2500计数

角度与脉冲宽度换算公式：

$$
\text{Pulse} = 500 + \left( \frac{2000 \times \text{Angle}}{180} \right)
$$

其中：

• Pulse：对应PWM脉冲宽度（单位：微秒）

• Angle：要转动的角度（0°~180°）

4.6.4 示例代码

1、PWM初始化配置

/**
 * @brief TIM3通道2 PWM初始化（舵机控制用）
 */
void TIM3_CH2_PWM_Init(uint16_t arr, uint16_t psc)
{
    // 1. 开启时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);

    // 2. 配置PC7复用为TIM3_CH2
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
    GPIO_Init(GPIOC, &GPIO_InitStruct);

    // 连接复用功能
    GPIO_PinAFConfig(GPIOC, GPIO_PinSource7, GPIO_AF_TIM3);

    // 3. 定时器基础配置
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;
    TIM_TimeBaseStruct.TIM_Period = arr;
    TIM_TimeBaseStruct.TIM_Prescaler = psc;
    TIM_TimeBaseStruct.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStruct);

    // 4. PWM输出配置
    TIM_OCInitTypeDef TIM_OCInitStruct;
    TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1;    // PWM模式1
    TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;
    TIM_OCInitStruct.TIM_Pulse = 1500;                // 默认脉宽1.5ms
    TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;
    TIM_OC2Init(TIM3, &TIM_OCInitStruct);

    // 5. 使能定时器
    TIM_Cmd(TIM3, ENABLE);
}

2、舵机角度控制函数

/**
 * @brief 设置舵机角度
 * @param angle 角度值（0°~180°）
 */
void Servo_Set_Angle(uint8_t angle)
{
    uint16_t pulse;

    if (angle > 180) angle = 180; // 限制最大角度
    pulse = 500 + (uint32_t)(2000 * angle) / 180;

    TIM_SetCompare2(TIM3, pulse); // 设置PWM脉宽
}

3、主函数测试

int main(void)
{
    // 初始化基础外设
    Main_Init();

    // 初始化舵机PWM
    TIM3_CH2_PWM_Init(19999, 83); // 50Hz，20ms周期

    while (1)
    {
        for (uint8_t angle = 0; angle <= 180; angle += 10)
        {
            Servo_Set_Angle(angle);
            Delay_ms(500); // 0.5秒移动一次
        }

        for (int8_t angle = 180; angle >= 0; angle -= 10)
        {
            Servo_Set_Angle(angle);
            Delay_ms(500); // 0.5秒移动一次
        }
    }
}

4.6 通用定时器实验：输入捕获

开关计数

编码器

第五章 高级定时器

第六章 独立看门狗

第七章 窗口看门狗
